EW23-240M

法兰尺寸57 [mm]
保持力矩1.20 [N.m] min.
步矩角1.8 [°]
额定电压1.76 [Volt]
额定电流4.0 [A/ph]
单双轴单出轴
相电阻0.44 [Ohm] ± 15 [%]
相电感1.4 [mH] ± 20 [%]
转子惯量290 [g.cm2]
出线数量4 线(马达)+2线（刹车）
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度95.5 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载15 [N]
允许径向负载75 [N](轴末端)
尺寸57 [mm] x 57 [mm] x 95.5[mm]
质量1.15 [Kg.]

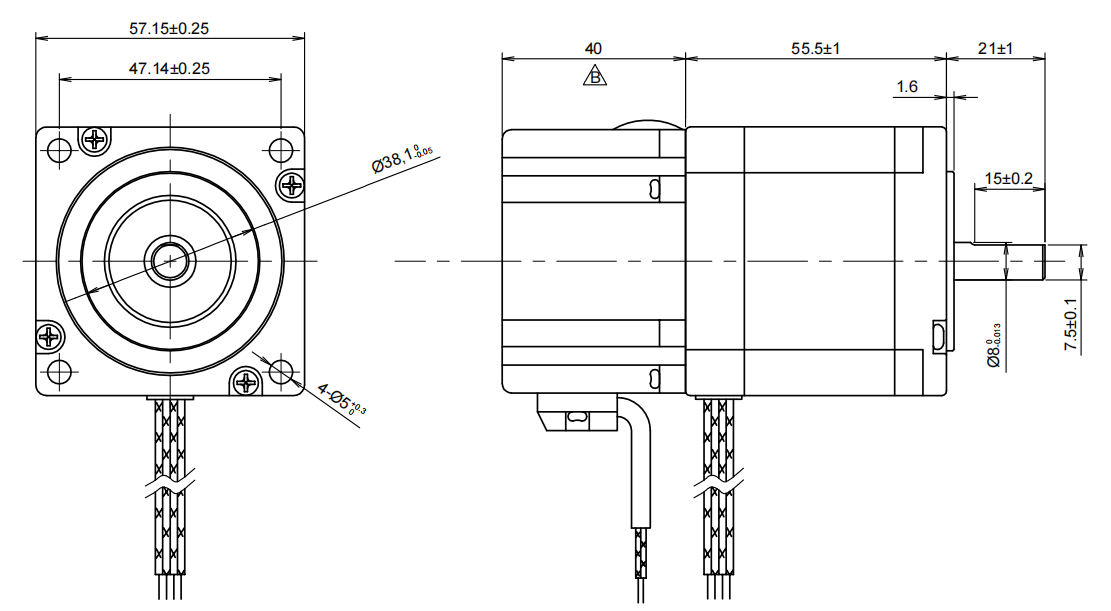

机械尺寸


Download area for EW23-240M

技术展示
SHARE THIS PAGE

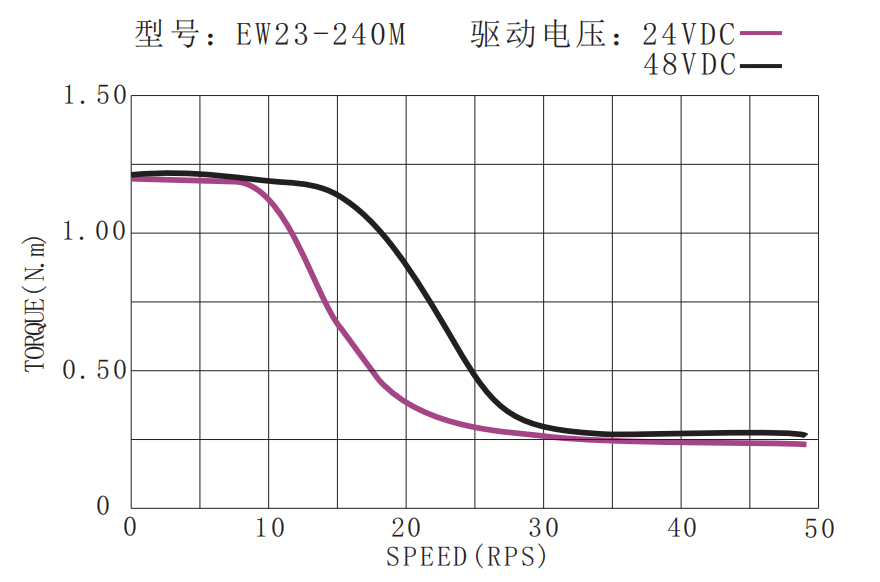

力矩曲线


马达接线                                                  刹车接线

2c0be38c273c42ee5ae1ab37aa7f0b8.png              d795fa98d443d19a6ad8ed5c67e35ac.png
