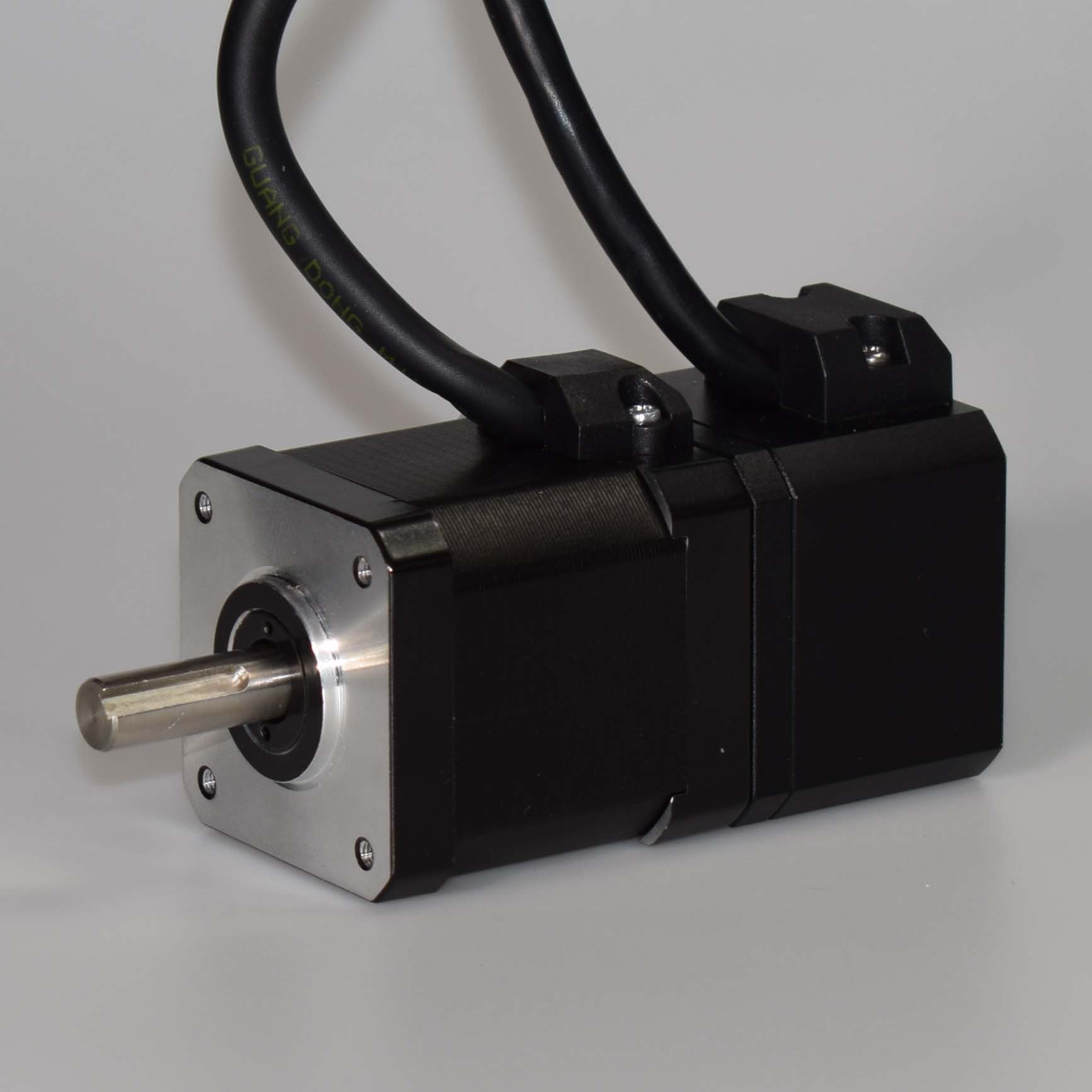

EW17-420-E16

法兰尺寸42 [mm]
保持力矩0.68 [N.m] min.
步矩角1.8 [°]
编码器类型绝对值式
编码器分辨率17位
编码器圈数16位
额定电压3.2 [Volt]
额定电流2.0 [A/ph]
单双轴单出轴
相电阻1.6 [Ohm] ± 15 [%]
相电感3.0 [mH] ± 20 [%]
转子惯量57 [g.cm2]
出线数量2 线(马达动力线+编码器线)
出线方式直出端子线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度82 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载10 [N]
允许径向负载21 [N](轴末端)
尺寸42 [mm] x 42 [mm] x 82 [mm]
质量0.5 [Kg.]

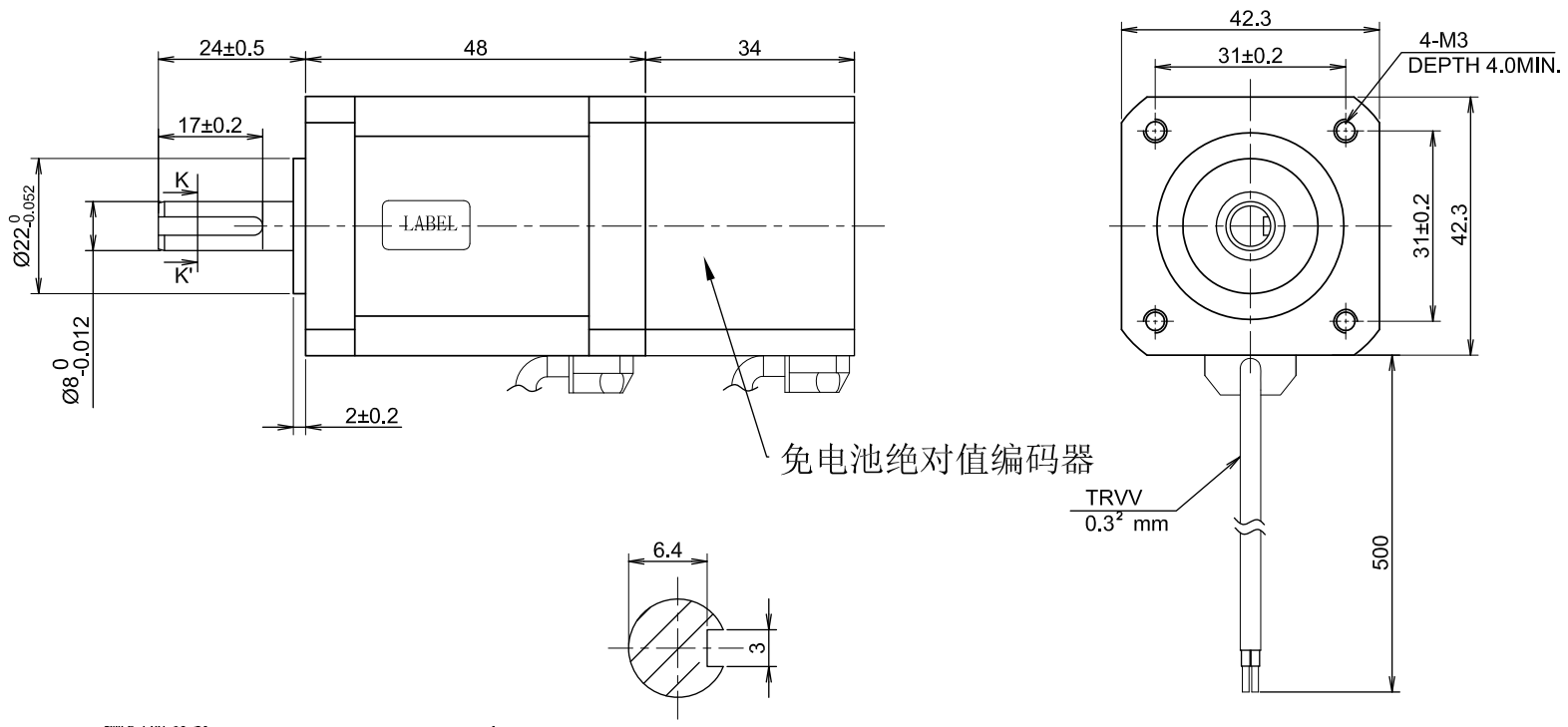

机械尺寸


Download area for EW17-420-E16

技术展示
SHARE THIS PAGE

力矩曲线


马达接线

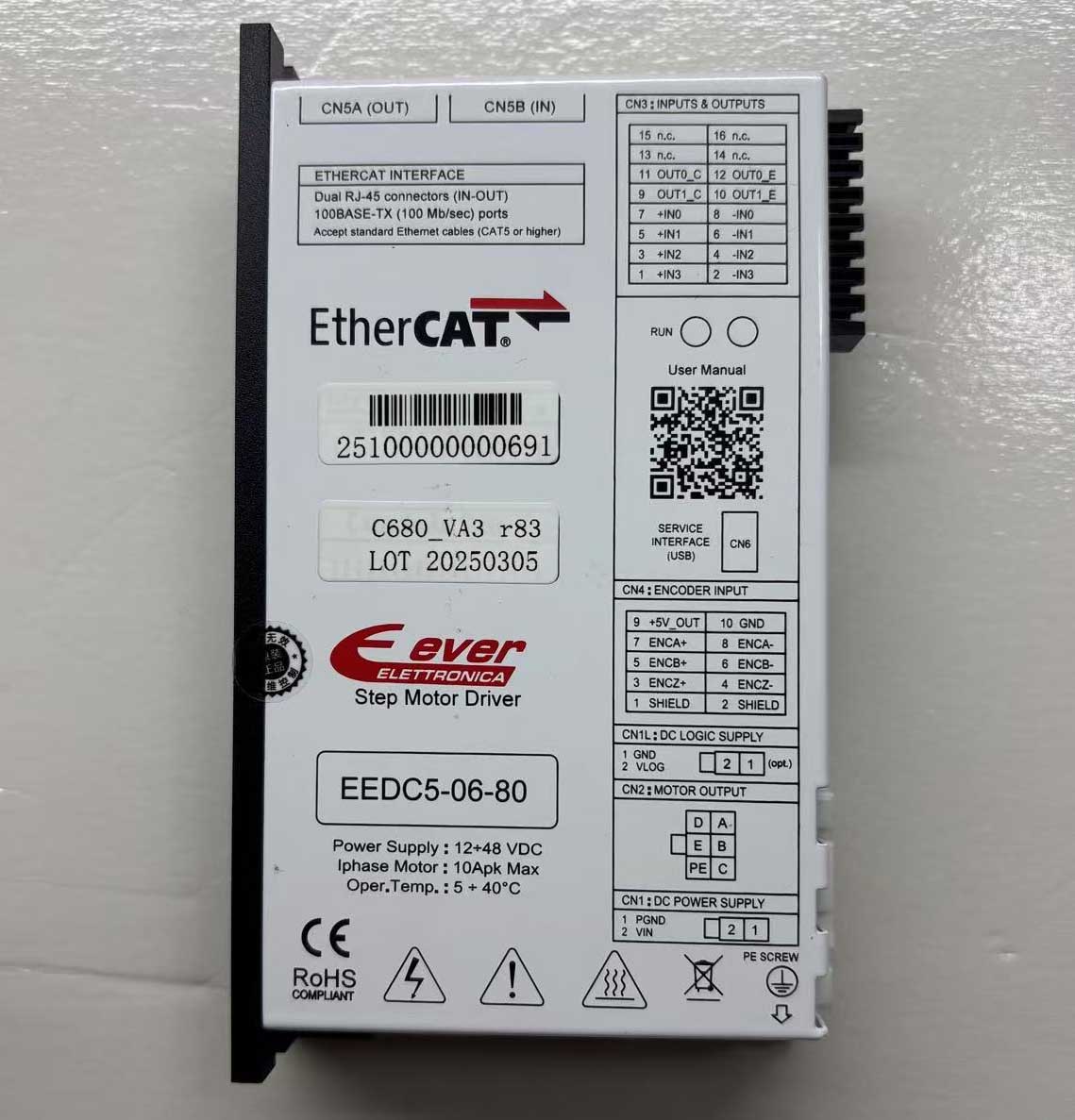

      对接爱维Ever专用驱动器插口，无需关注接线图
