EW23-240M-B04A200-E1000

法兰尺寸57 [mm]
步矩角1.8 [°]
编码器类型增量式
编码器分辨率1000ppr
额定电压2.4 [Volt]
额定电流4.0 [A/ph]
相电阻0.4 [Ohm] ± 15 [%]
相电感1.0 [mH] ± 20 [%]
转子惯量215 [g.cm2]
出线方式直接出线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度115 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
尺寸57 [mm] x 57 [mm] x 115 [mm]
丝杆直径12 [mm]
导程4 [mm]
步长0.02 [mm/步]
质量1.8 [Kg.]

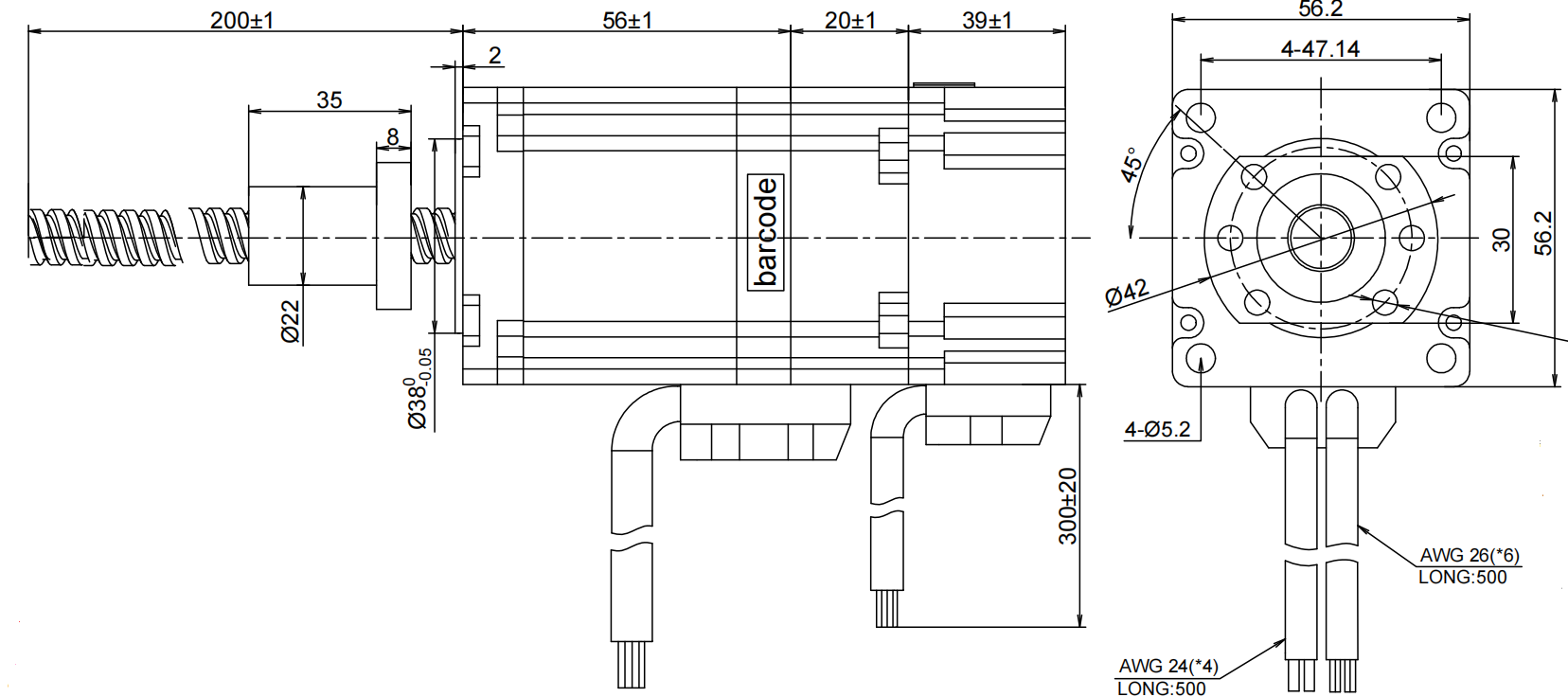

机械尺寸


Download area for EW23-240M-B04A200-E1000

技术展示
SHARE THIS PAGE

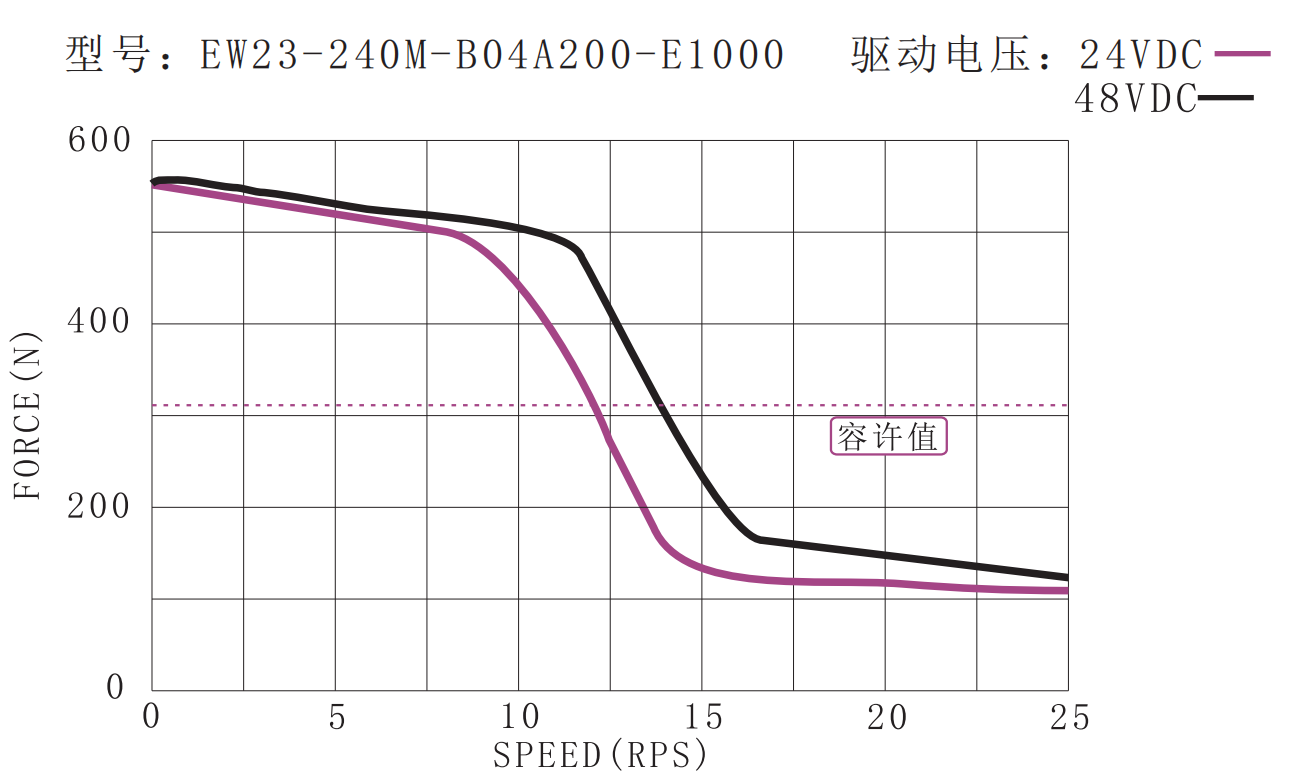

力矩曲线


马达接线

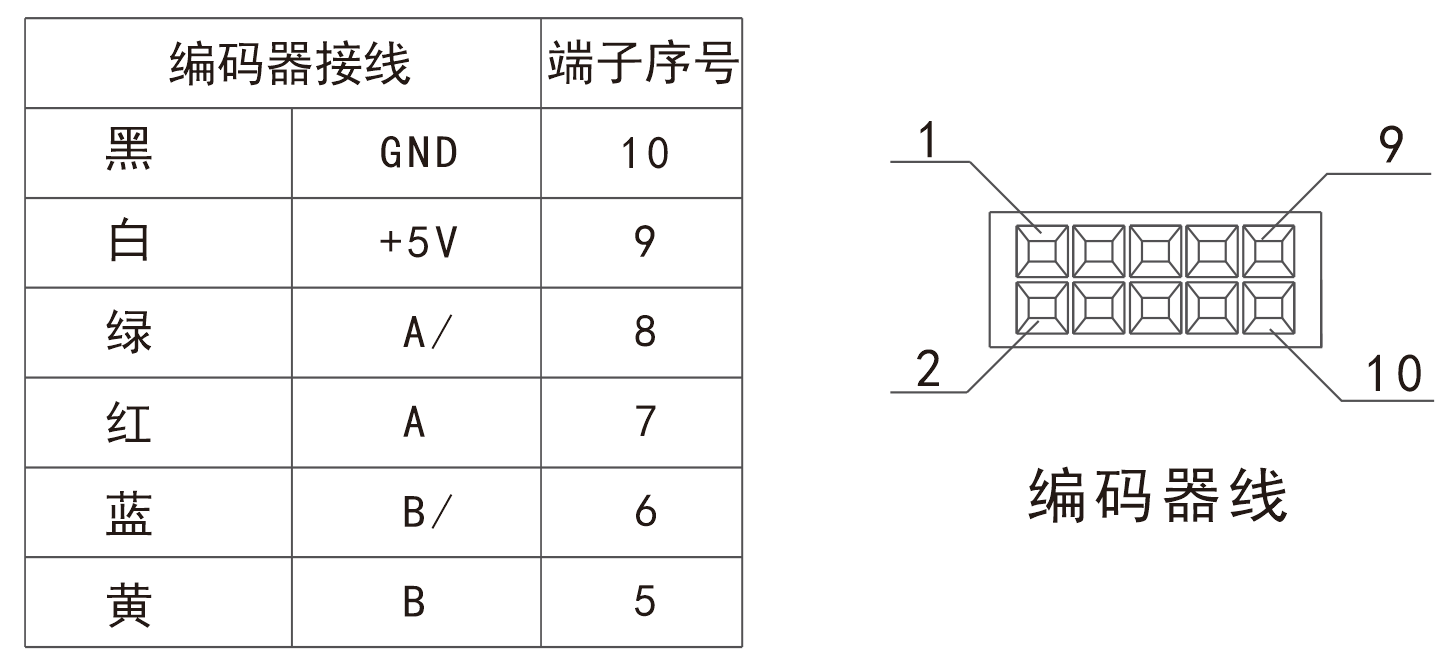

编码器接线


刹车接线
