EW34-460M

法兰尺寸86 [mm]
保持力矩8.20 [N.m] min.
步矩角1.8 [°]
额定电压3.42 [Volt]
额定电流6.0 [A/ph]
单双轴单出轴
相电阻0.54 [Ohm] ± 15 [%]
相电感5.0 [mH] ± 20 [%]
转子惯量3800 [g.cm2]
出线数量4 线(马达)+2线（刹车）
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度155.3 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载60 [N]
允许径向负载220 [N](轴末端)
尺寸86 [mm] x 86 [mm] x 155.3[mm]
质量4.0 [Kg.]

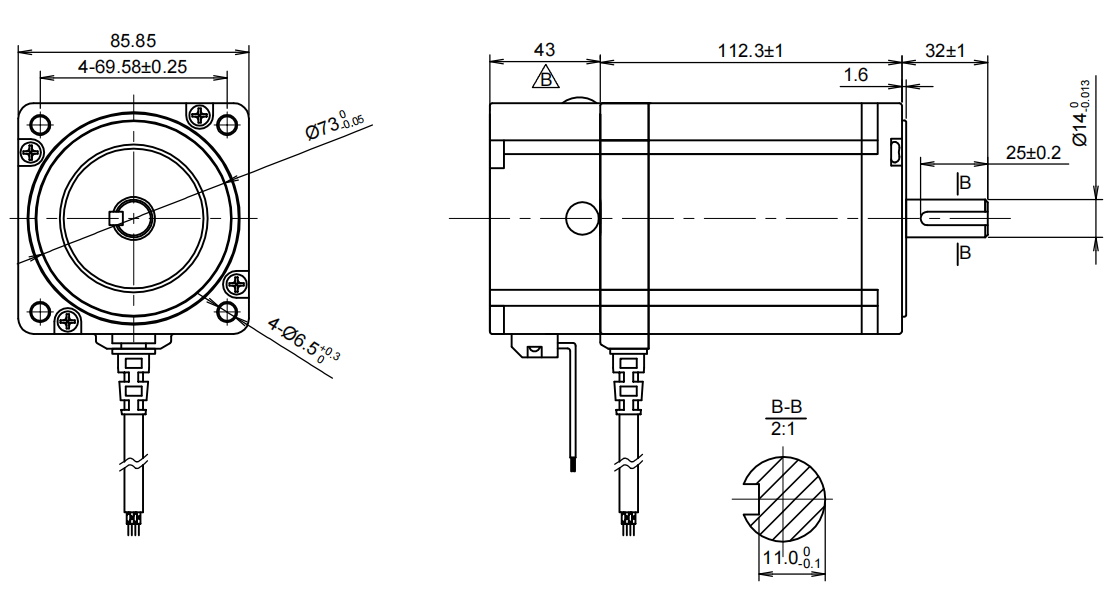

机械尺寸


Download area for EW34-460M

技术展示
SHARE THIS PAGE

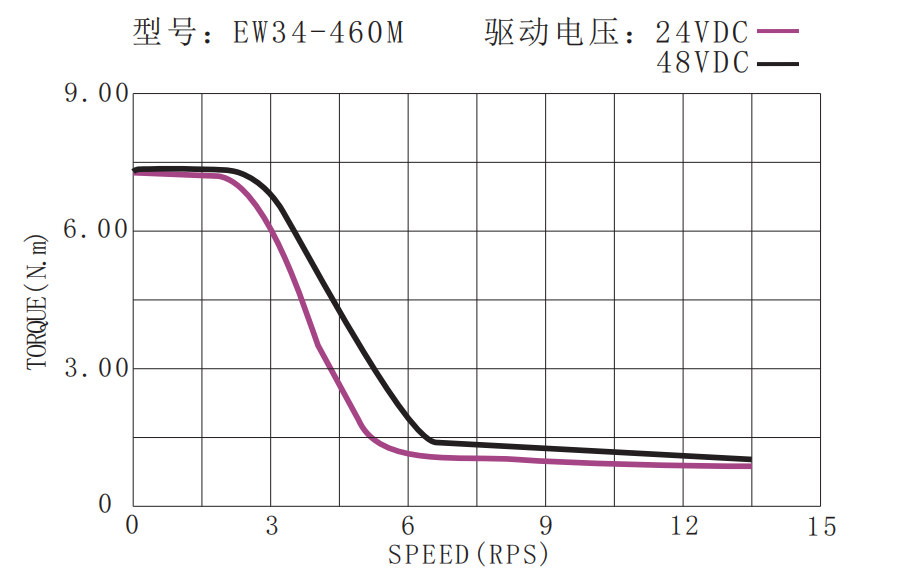

力矩曲线

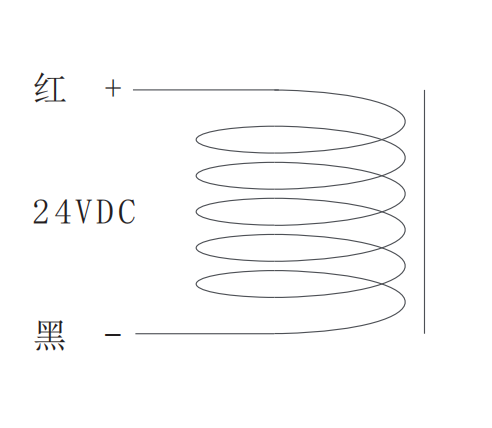

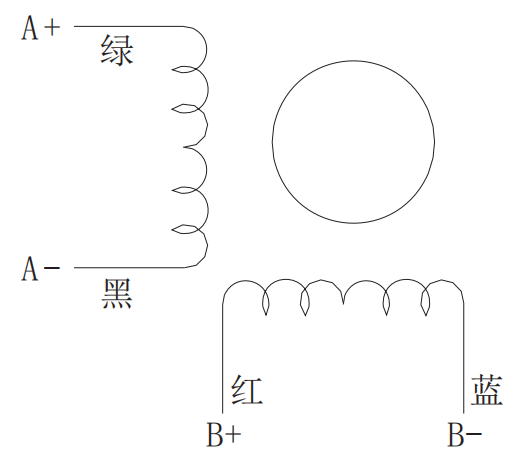

马达接线                                                  刹车接线

2c0be38c273c42ee5ae1ab37aa7f0b8.png              d795fa98d443d19a6ad8ed5c67e35ac.png
