EW23-240M-T10300

法兰尺寸57 [mm]
步矩角1.8 [°]
额定电压2.6 [Volt]
额定电流4.0 [A/ph]
相电阻0.65 [Ohm] ± 15 [%]
相电感2.2 [mH] ± 20 [%]
转子惯量215 [g.cm2]
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度96 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
尺寸57 [mm] x 57 [mm] x 96 [mm]
丝杆直径10 [mm]
导程10 [mm]
步长0.05 [mm/步]
质量1.1 [Kg.]

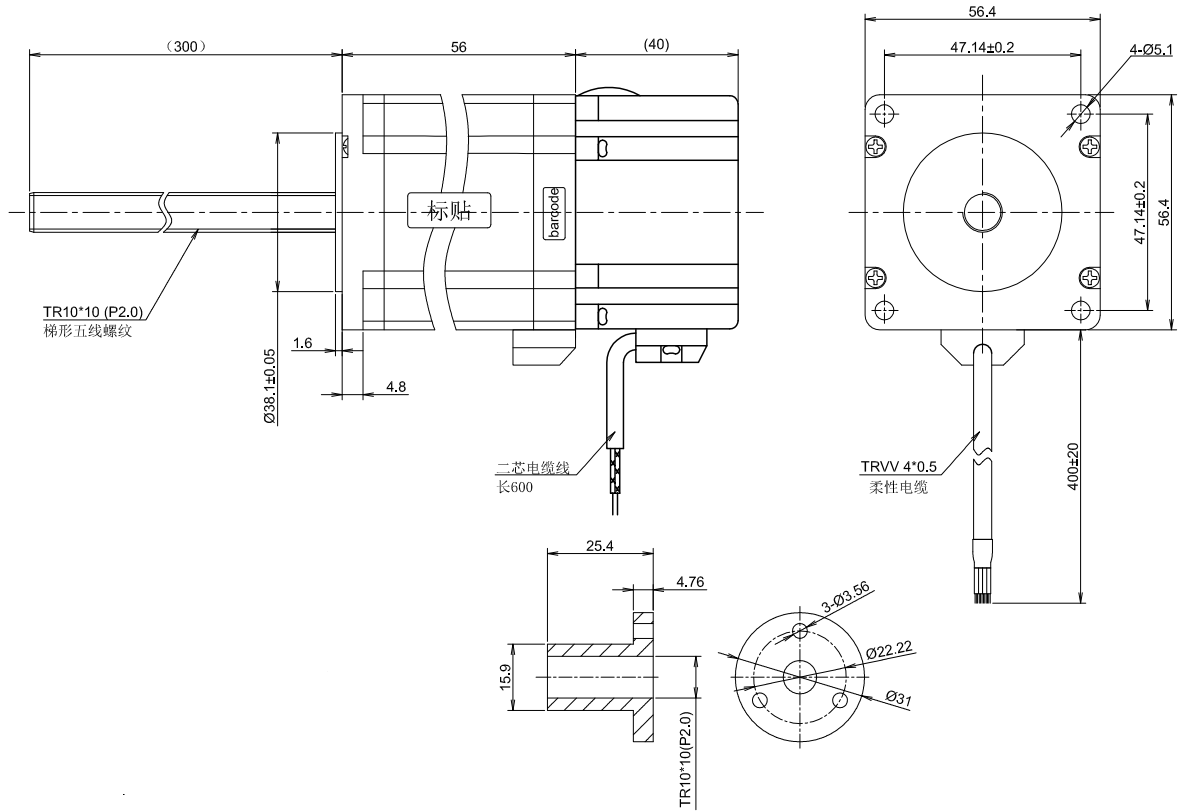

机械尺寸


Download area for EW23-240M-T10300

技术展示
SHARE THIS PAGE

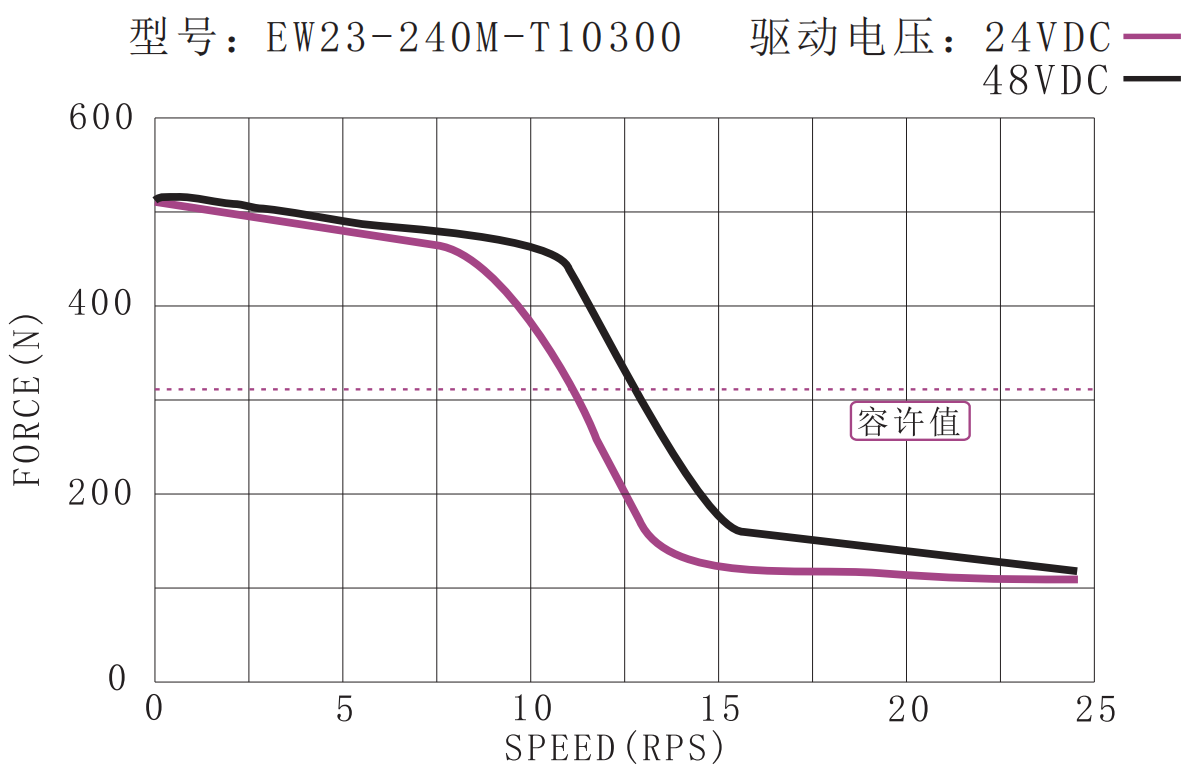

力矩曲线

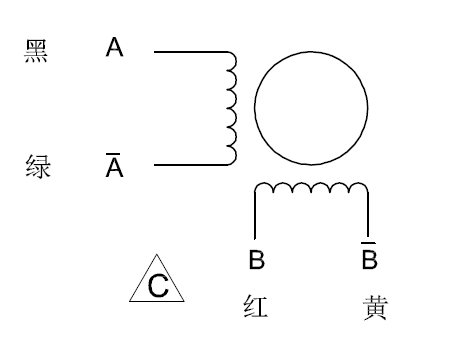

马达接线

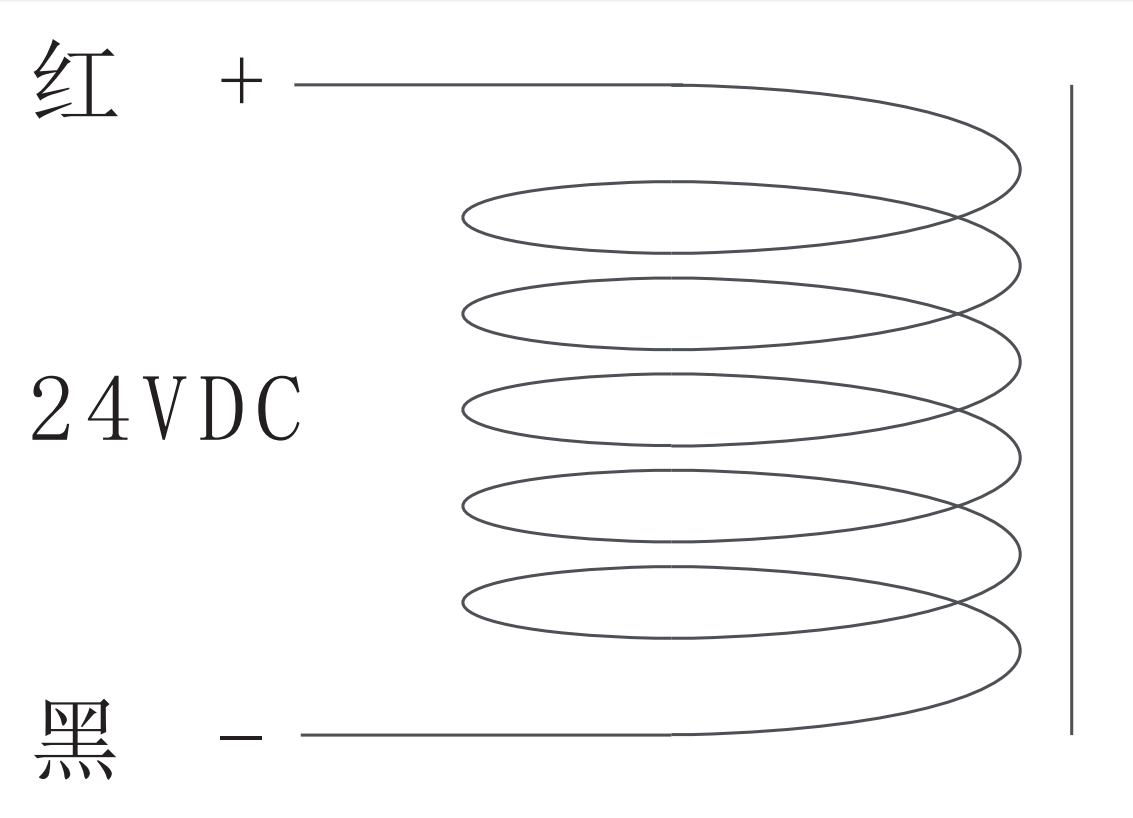

刹车接线
