EW17-520H-E1000

法兰尺寸42 [mm]
保持力矩0.7 [N.m] min.
步矩角1.8 [°]
编码器类型增量式
编码器分辨率1000ppr
额定电压3.0 [Volt]
额定电流2.0 [A/ph]
单双轴双出轴
相电阻1.5 [Ohm] ± 15 [%]
相电感2.8 [mH] ± 20 [%]
转子惯量115 [g.cm2]
出线数量2 线(马达动力线+编码器线)
出线方式直出端子线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度80 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载35 [N]
允许径向负载75 [N](轴末端)
尺寸42 [mm] x 42 [mm] x 80 [mm]
质量0.51 [Kg.]

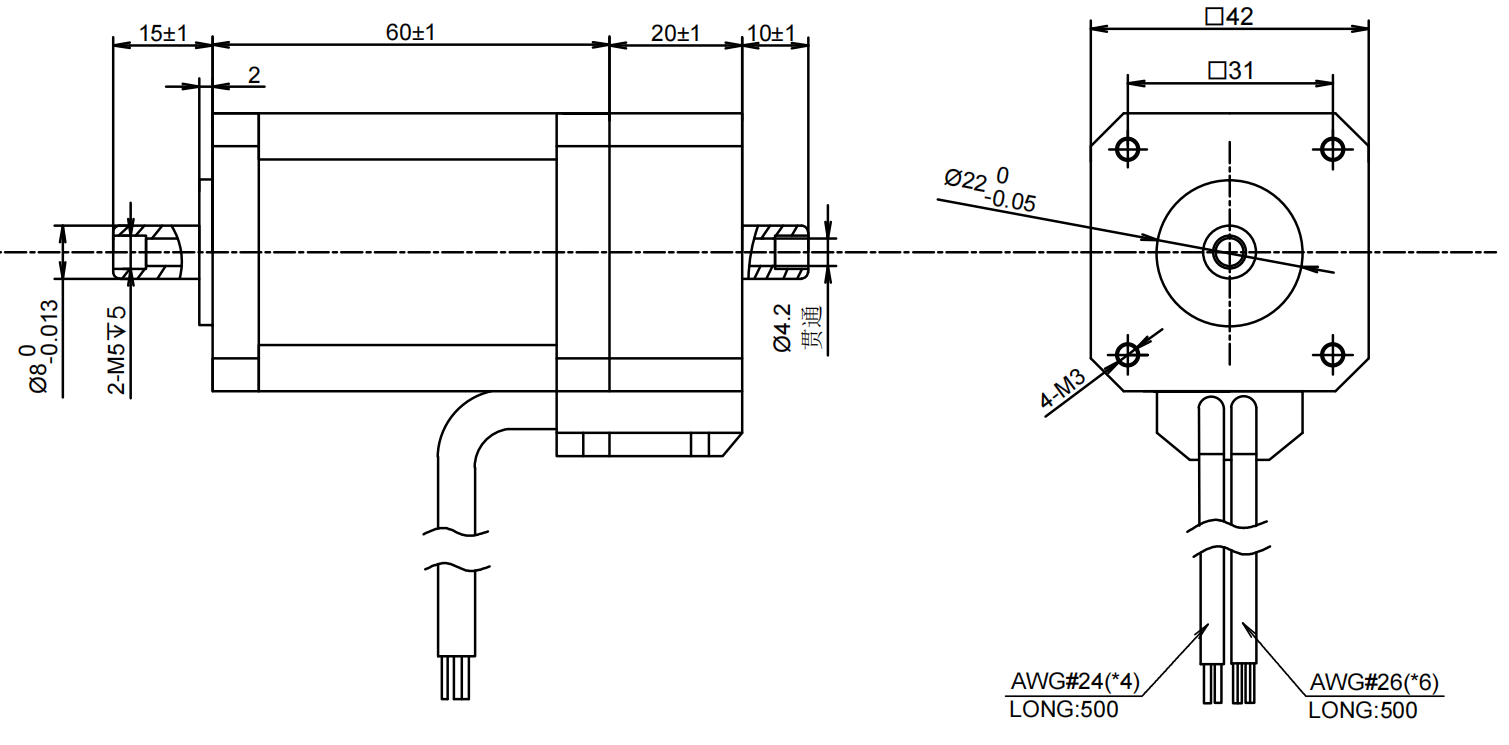

机械尺寸


Download area for EW17-520H-E1000

技术展示
SHARE THIS PAGE

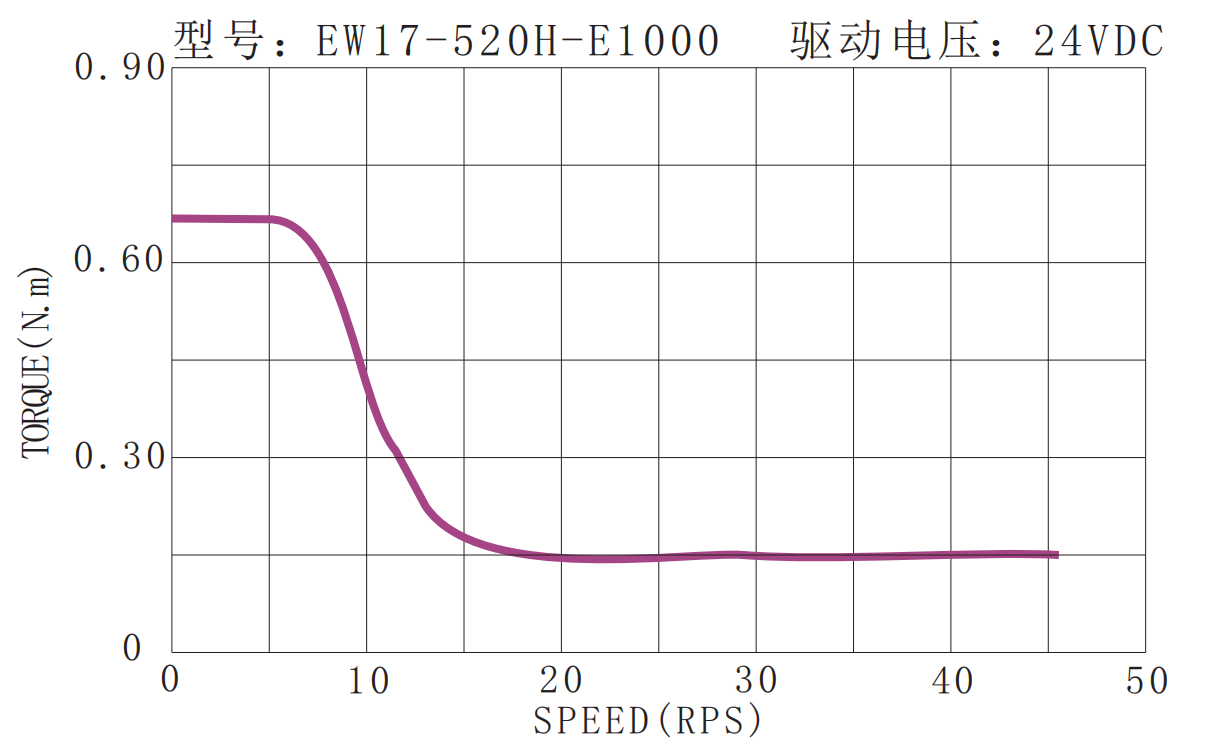

力矩曲线

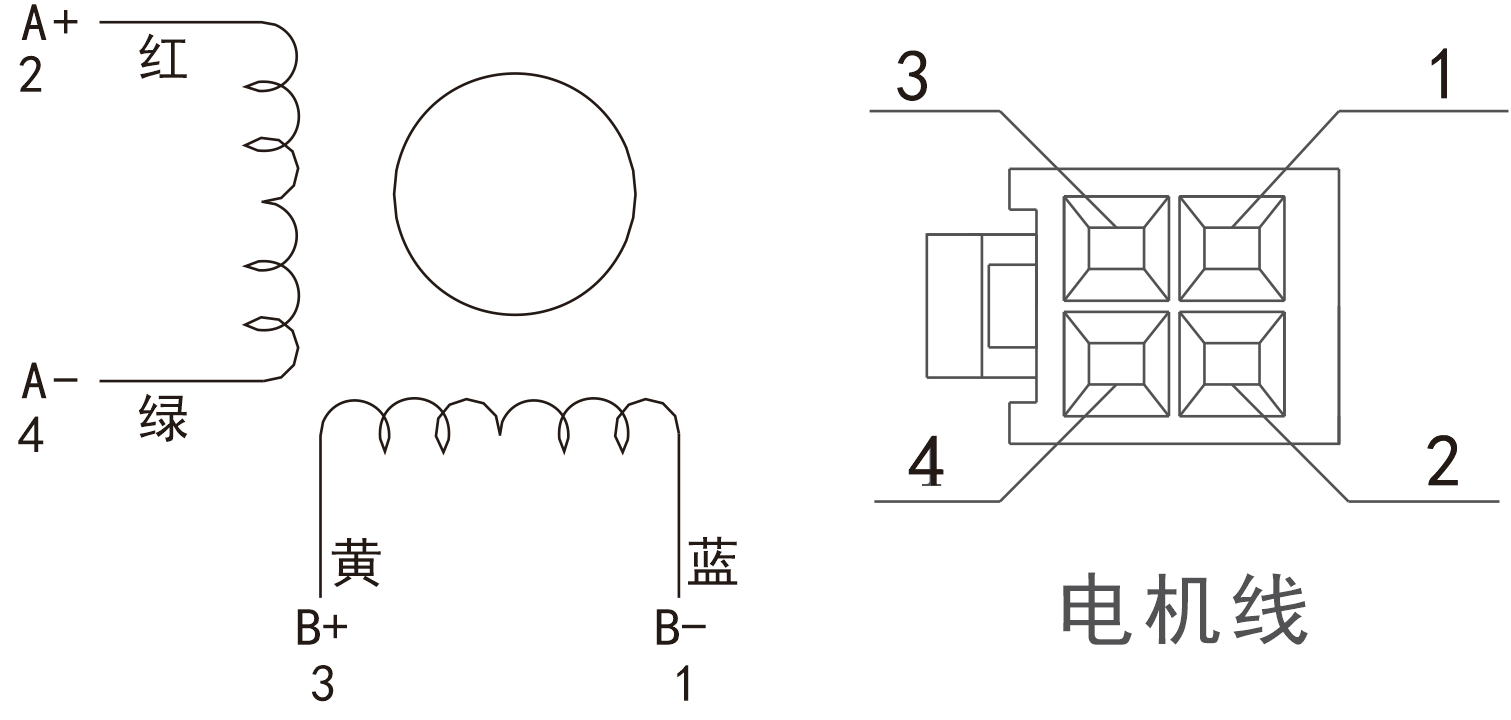

马达接线

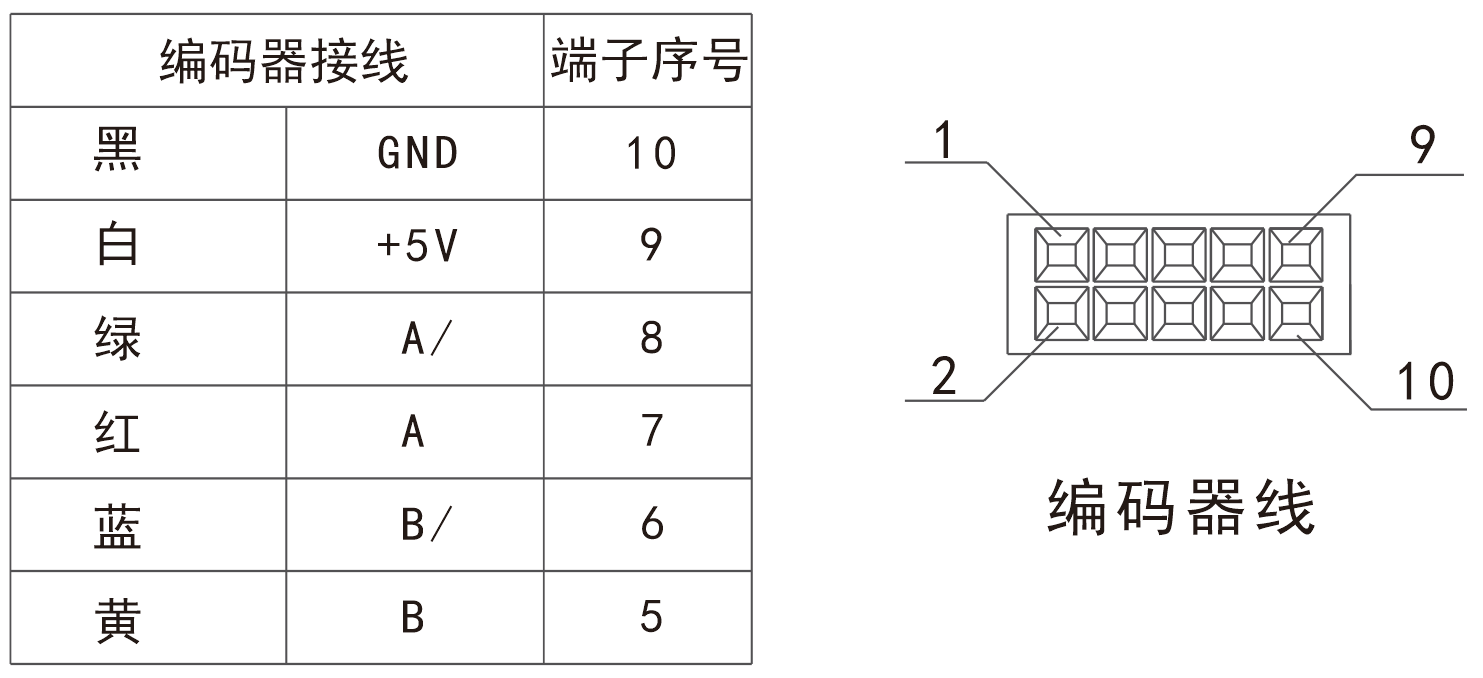

编码器接线
