EW11-110-E16

法兰尺寸28 [mm]
保持力矩0.08 [N.m] min.
步矩角1.8 [°]
编码器类型绝对值式
编码器分辨率17位
编码器圈数16位
额定电压4.5 [Volt]
额定电流1.0 [A/ph]
单双轴单出轴
相电阻4.5 [Ohm] ± 15 [%]
相电感4.0 [mH] ± 20 [%]
转子惯量9 [g.cm2]
出线数量2 线(马达动力线+编码器线)
出线方式直出端子线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度60.1 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载10 [N]
允许径向负载20 [N](轴末端)
尺寸28 [mm] x 28 [mm] x 60.1[mm]
质量0.2 [Kg.]

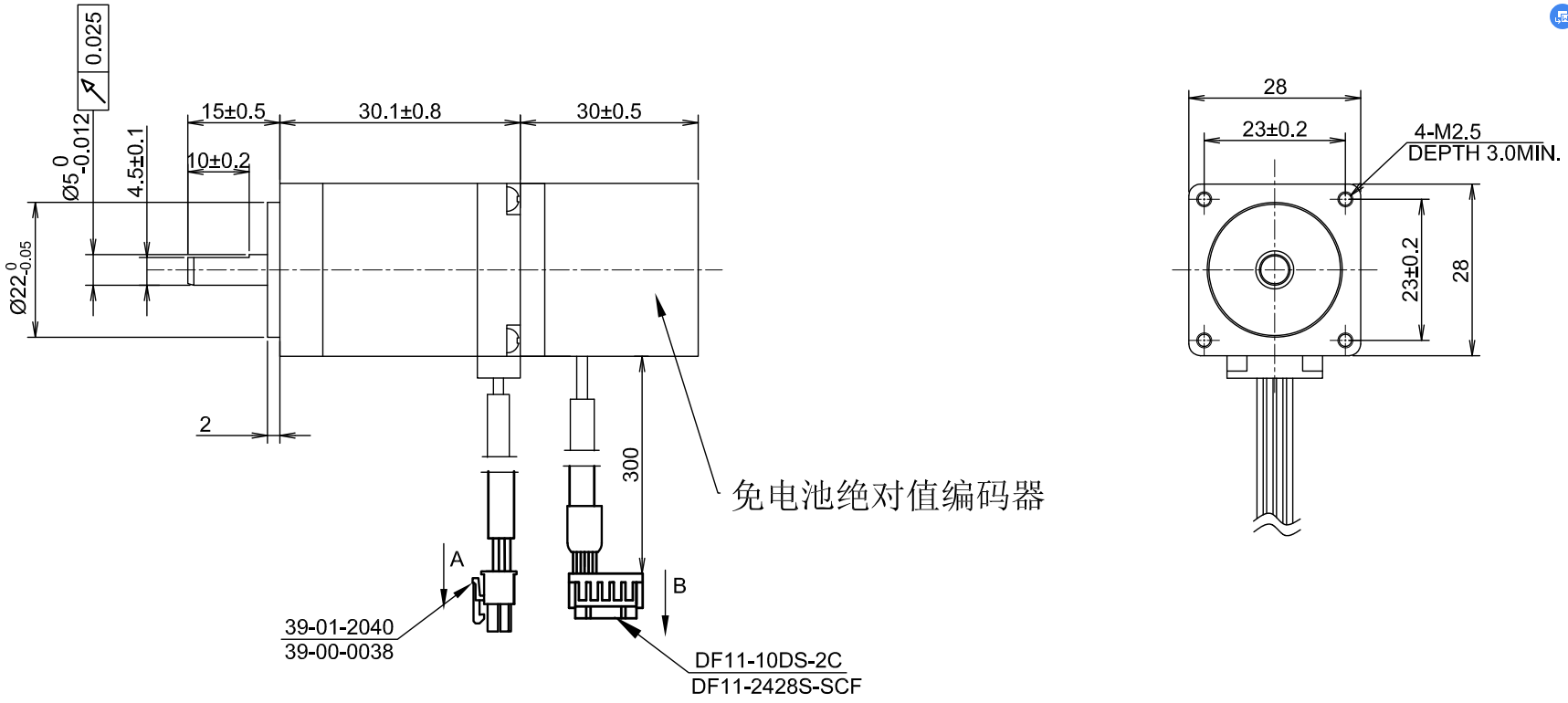

机械尺寸


Download area for EW11-110-E16

技术展示
SHARE THIS PAGE

力矩曲线

无。24.02.23

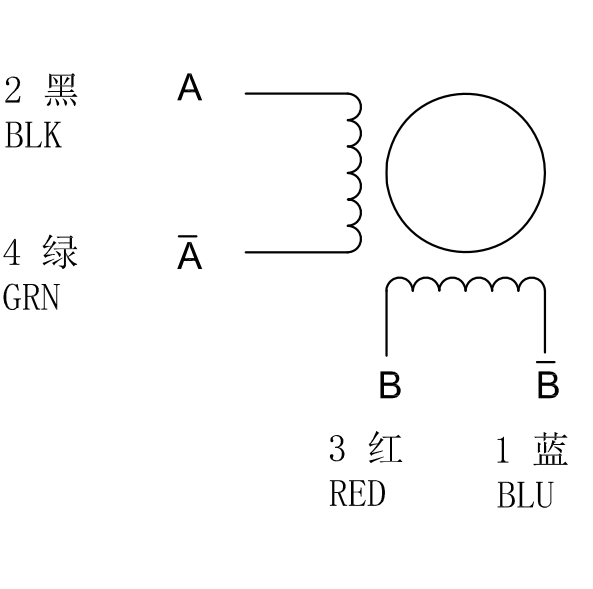

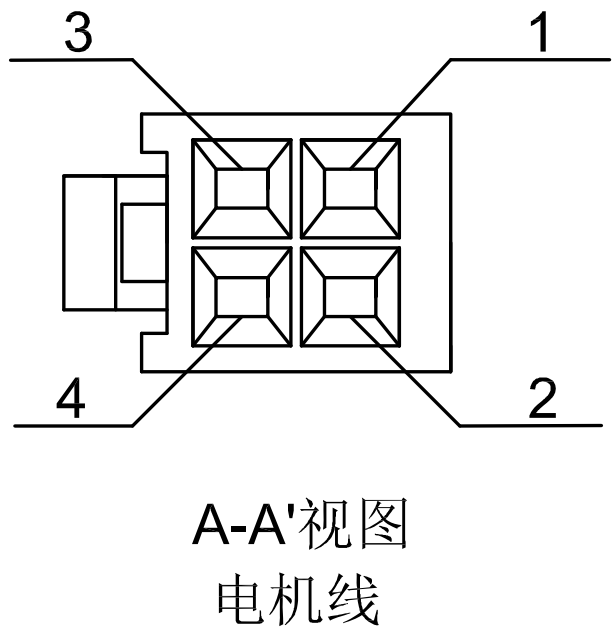

马达接线

d264e4a84156c6fb9ff55e7ef49652c.png       2cde8c4a18b33b987f6bd0abaebc949.png

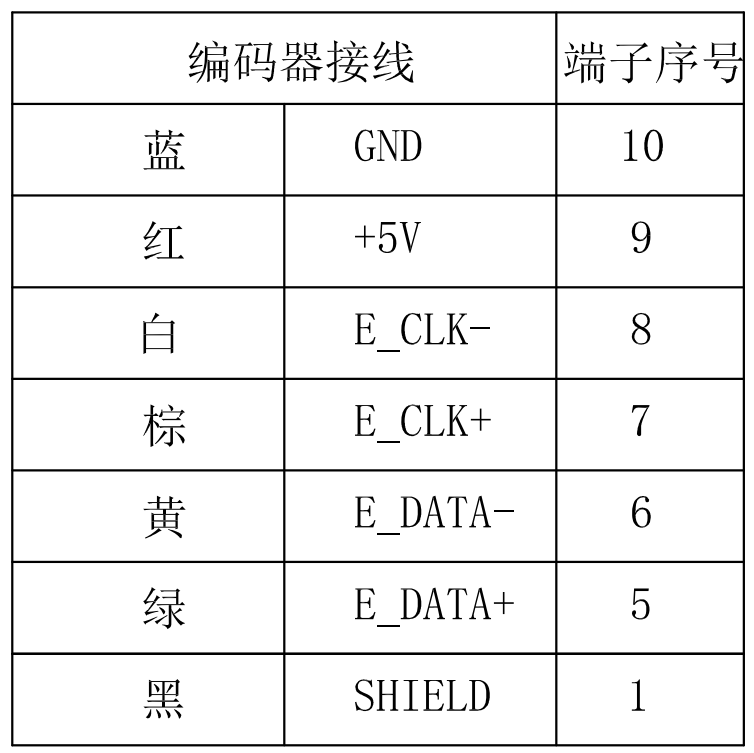

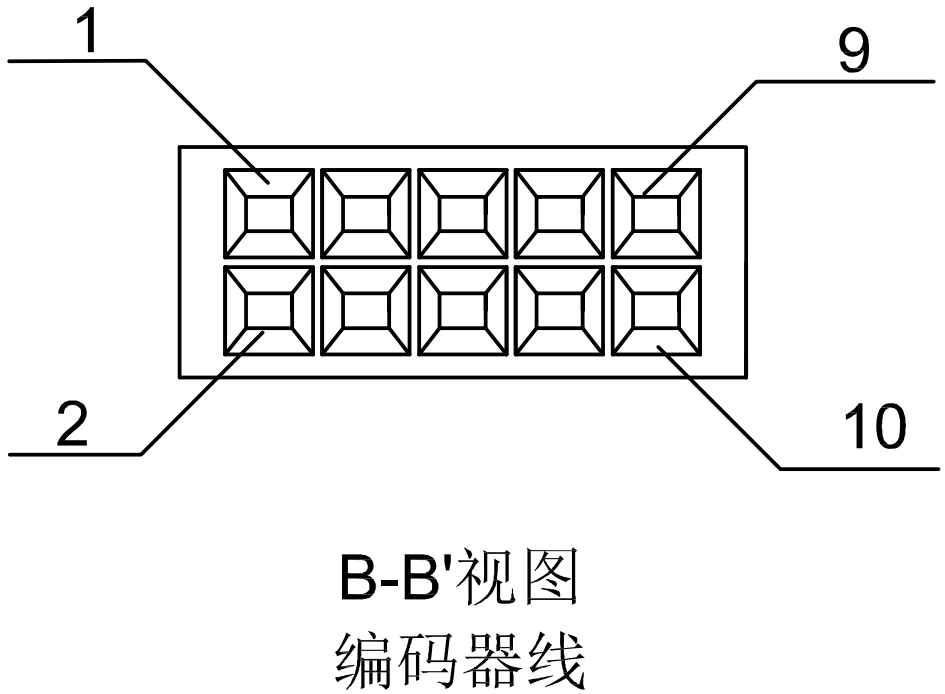

编码器接线
