EW17-320M-B04200

法兰尺寸42 [mm]
步矩角1.8 [°]
额定电压2.25 [Volt]
额定电流1.5 [A/ph]
相电阻1.5 [Ohm] ± 15 [%]
相电感2.8 [mH] ± 20 [%]
转子惯量57 [g.cm2]
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度72 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
尺寸42 [mm] x 42 [mm] x 72 [mm]
导程4 [mm]
步长0.02 [mm/步]
丝杆直径12 [mm]
质量0.36 [Kg.]

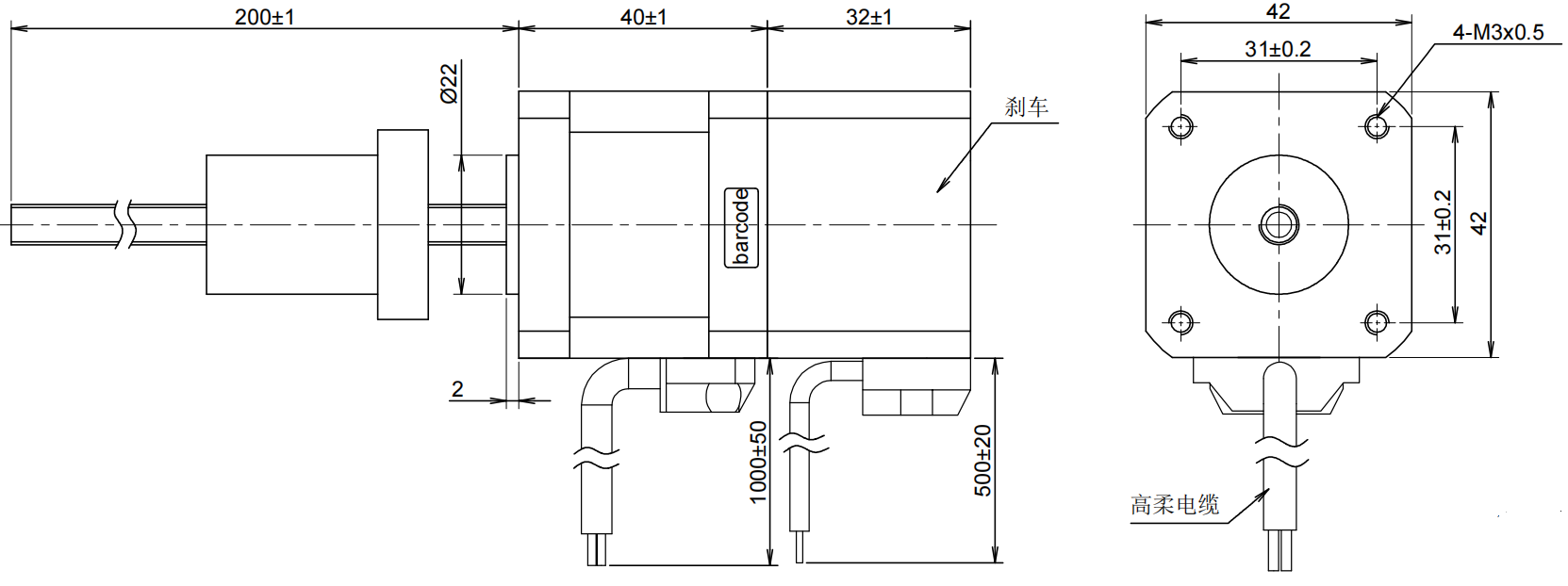

机械尺寸


Download area for EW17-320M-B04200

技术展示
SHARE THIS PAGE

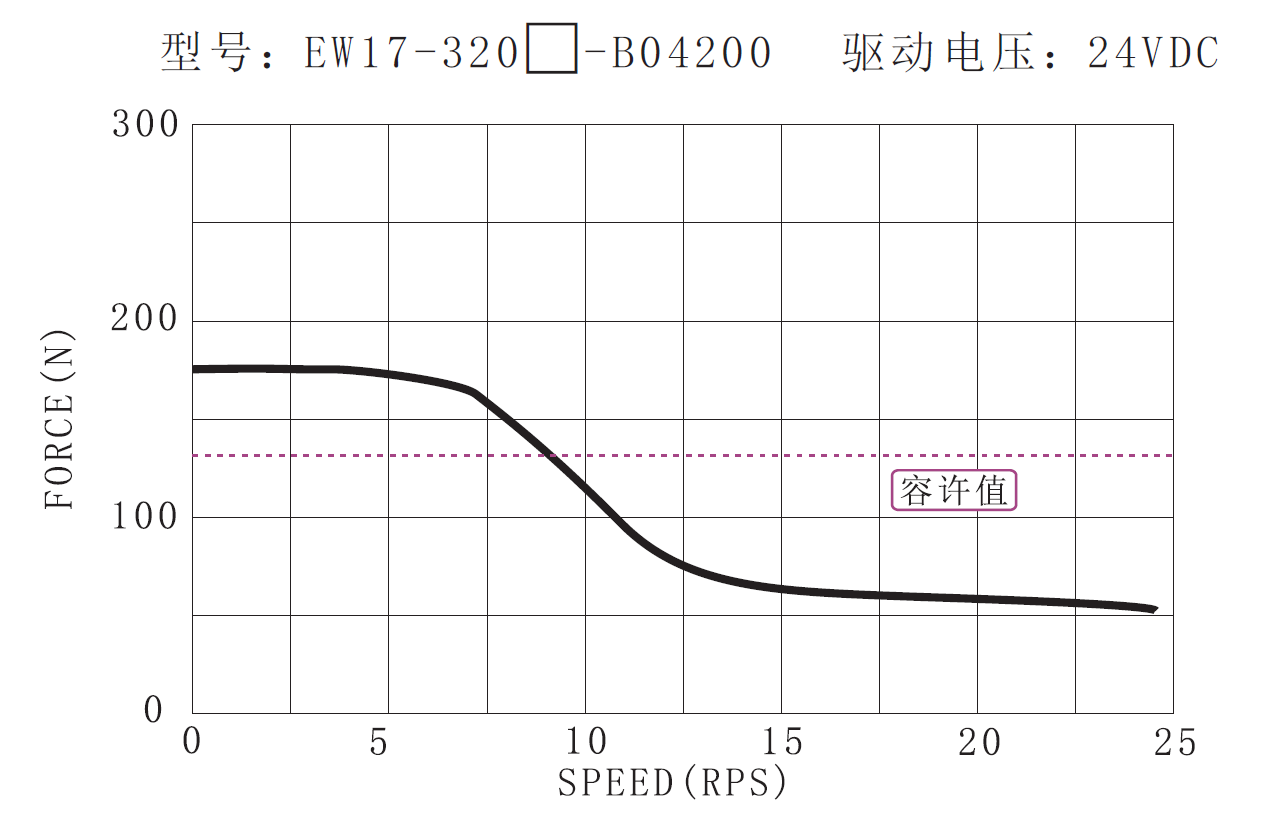

力矩曲线

  24.02.23

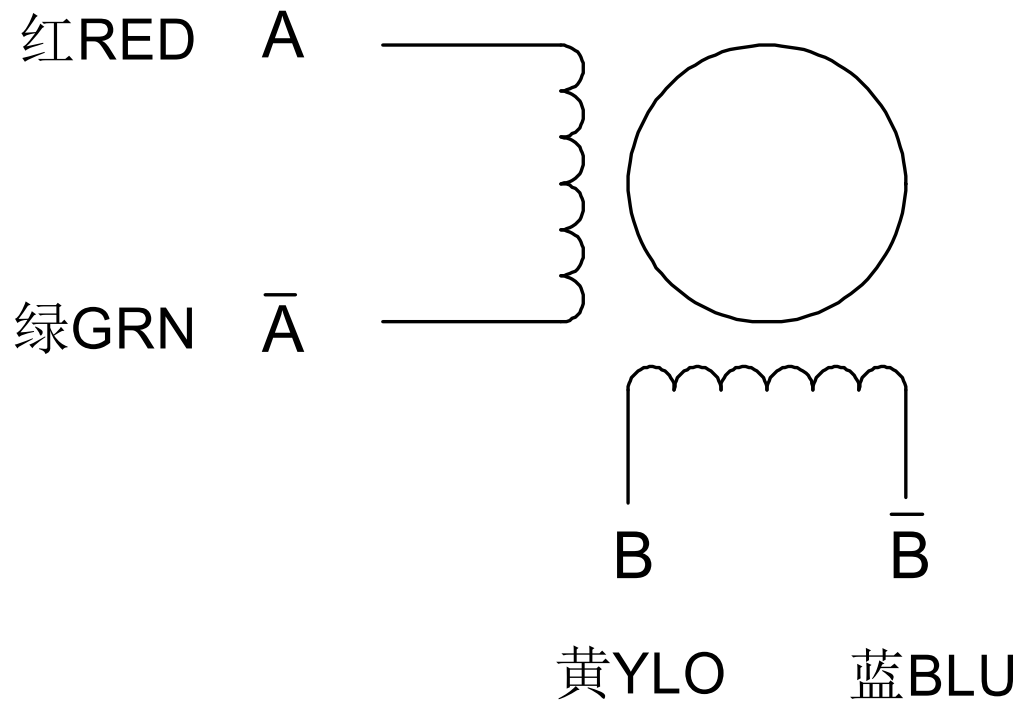

马达接线


刹车接线
