EW23-240D

法兰尺寸57 [mm]
保持力矩1.25 [N.m] min.
步矩角1.8 [°]
额定电压1.8 [Volt]
额定电流4.0 [A/ph]
单双轴双出轴
相电阻0.45 [Ohm] ± 15 [%]
相电感1.7 [mH] ± 20 [%]
转子惯量290 [g.cm2]
出线数量4 线
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度52.9 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载15 [N]
允许径向负载75 [N](轴末端)
尺寸57 [mm] x 57 [mm] x 52.9 [mm]
质量0.70 [Kg.]

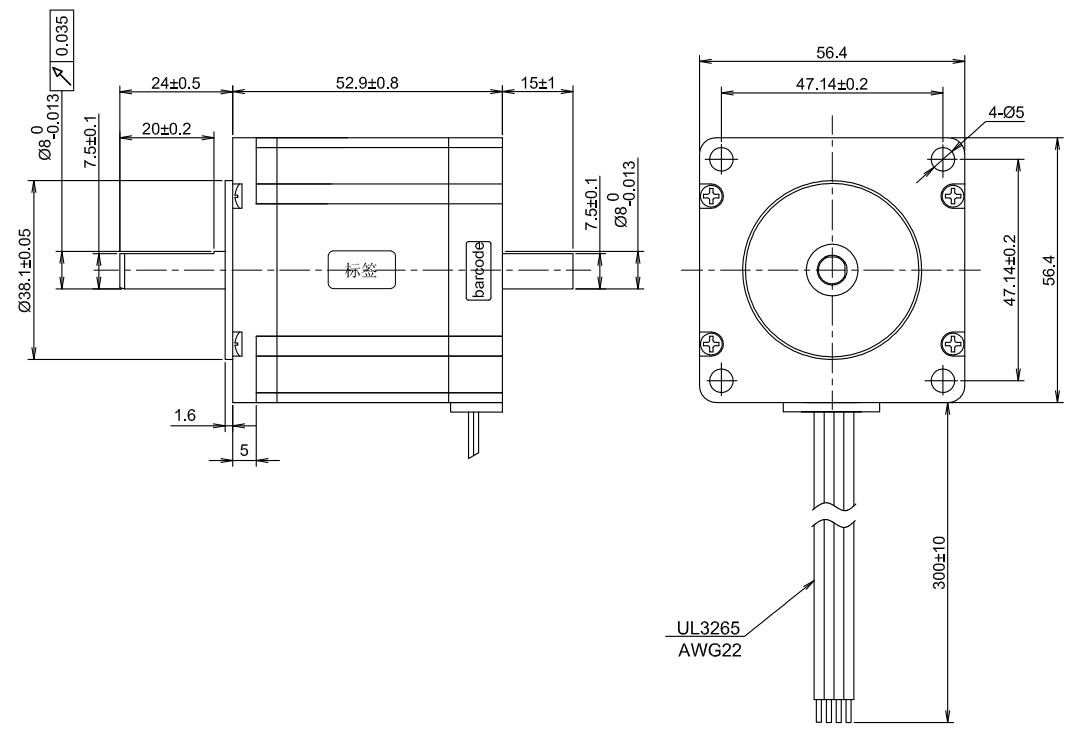

机械尺寸


Download area for EW23-240D

技术展示
SHARE THIS PAGE

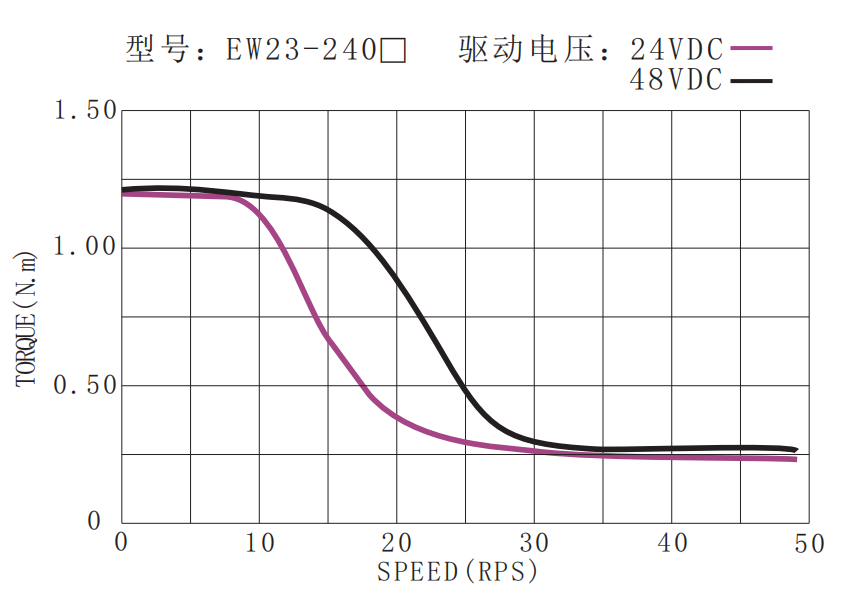

力矩曲线

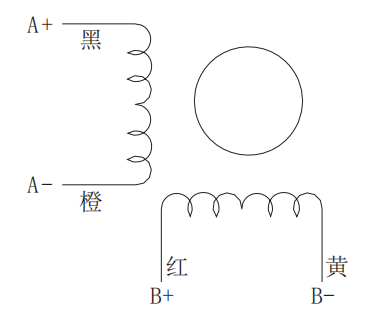

接线图
