EW23-340D

法兰尺寸57 [mm]
保持力矩2.0 [N.m] min.
步矩角1.8 [°]
额定电压2.0 [Volt]
额定电流4.0 [A/ph]
单双轴双出轴
相电阻0.5 [Ohm] ± 15 [%]
相电感1.8 [mH] ± 20 [%]
转子惯量520 [g.cm2]
出线数量4 线
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度76.4 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载15 [N]
允许径向负载75 [N](轴末端)
尺寸57 [mm] x 57 [mm] x 76.4 [mm]
质量1.0 [Kg.]

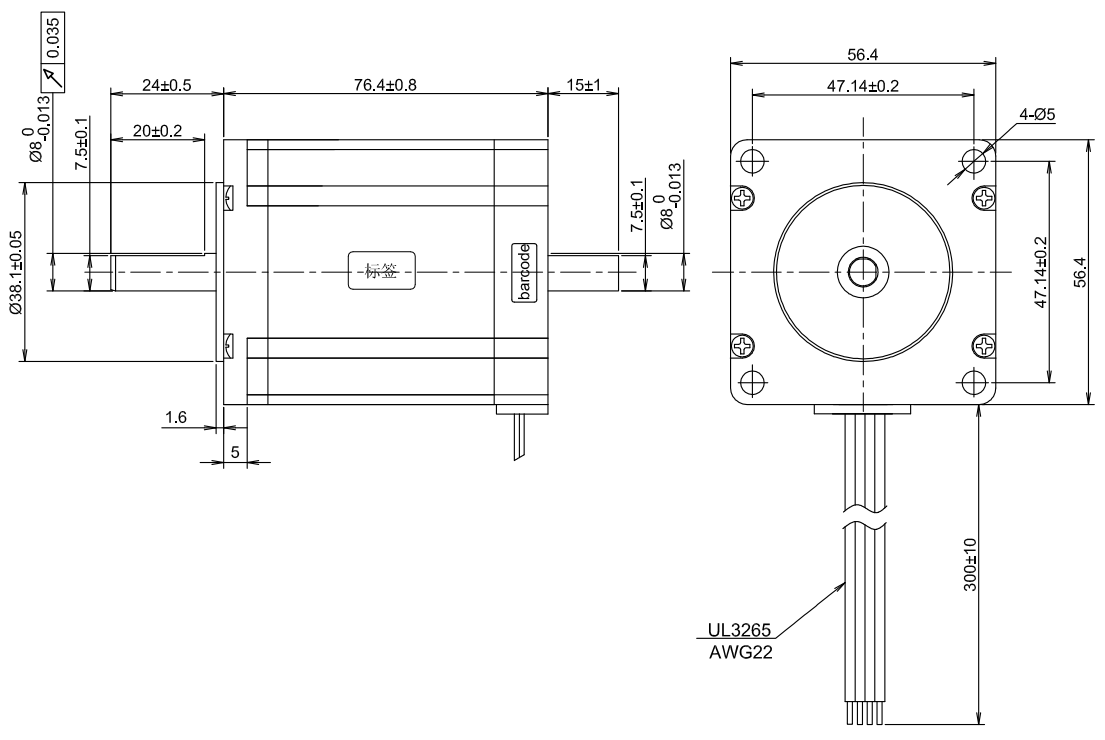

机械尺寸


Download area for EW23-340D

技术展示
SHARE THIS PAGE

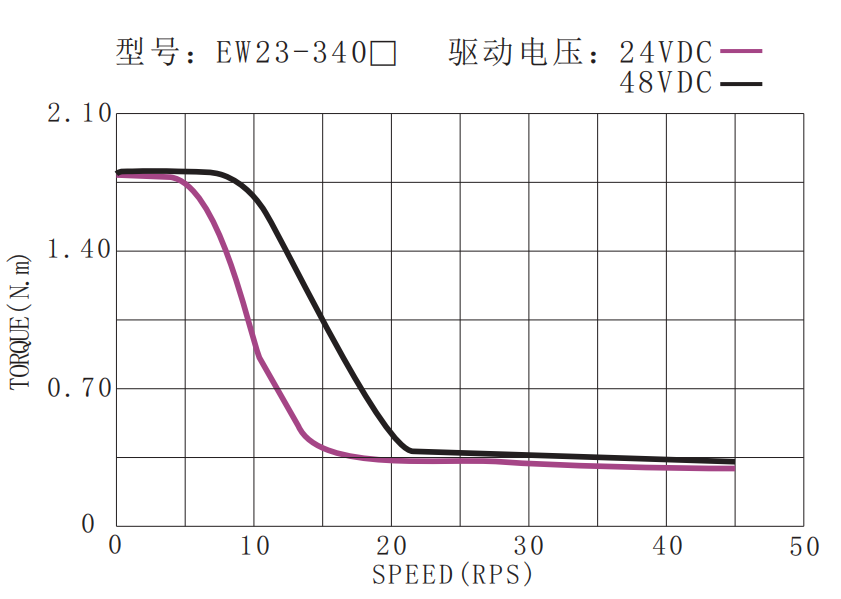

力矩曲线


接线图
