EW11-110-B02100-E1000

法兰尺寸28 [mm]
步矩角1.8 [°]
编码器类型增量式
编码器分辨率1000ppr
额定电压4.0 [Volt]
额定电流1.0 [A/ph]
相电阻4.0 [Ohm] ± 15 [%]
相电感4.2 [mH] ± 20 [%]
转子惯量12.0 [g.cm2]
出线方式拔插出线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度52 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
尺寸28 [mm] x 28 [mm] x 52[mm]
丝杆直径8 [mm]
导程2 [mm]
步长0.01 [mm/步]
推力50 [N]@300[rpm]
质量0.3 [Kg.]

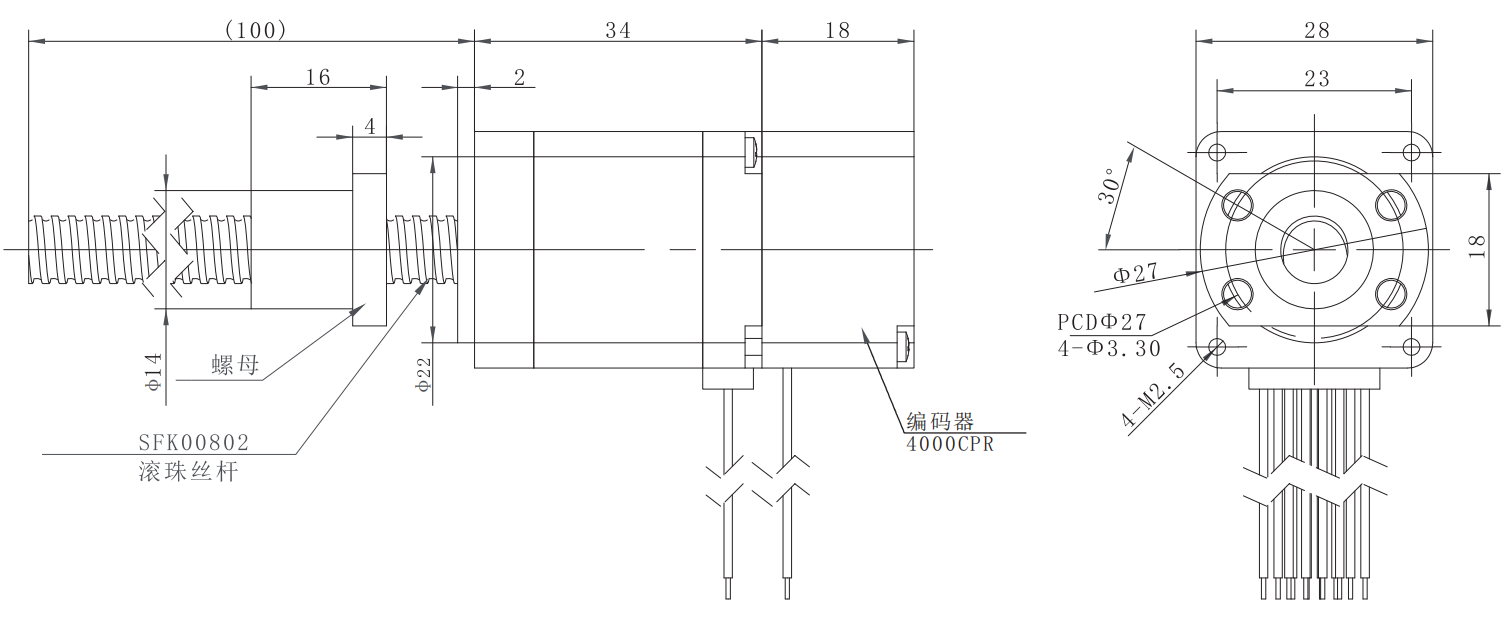

机械尺寸


Download area for EW11-110-B02100-E1000

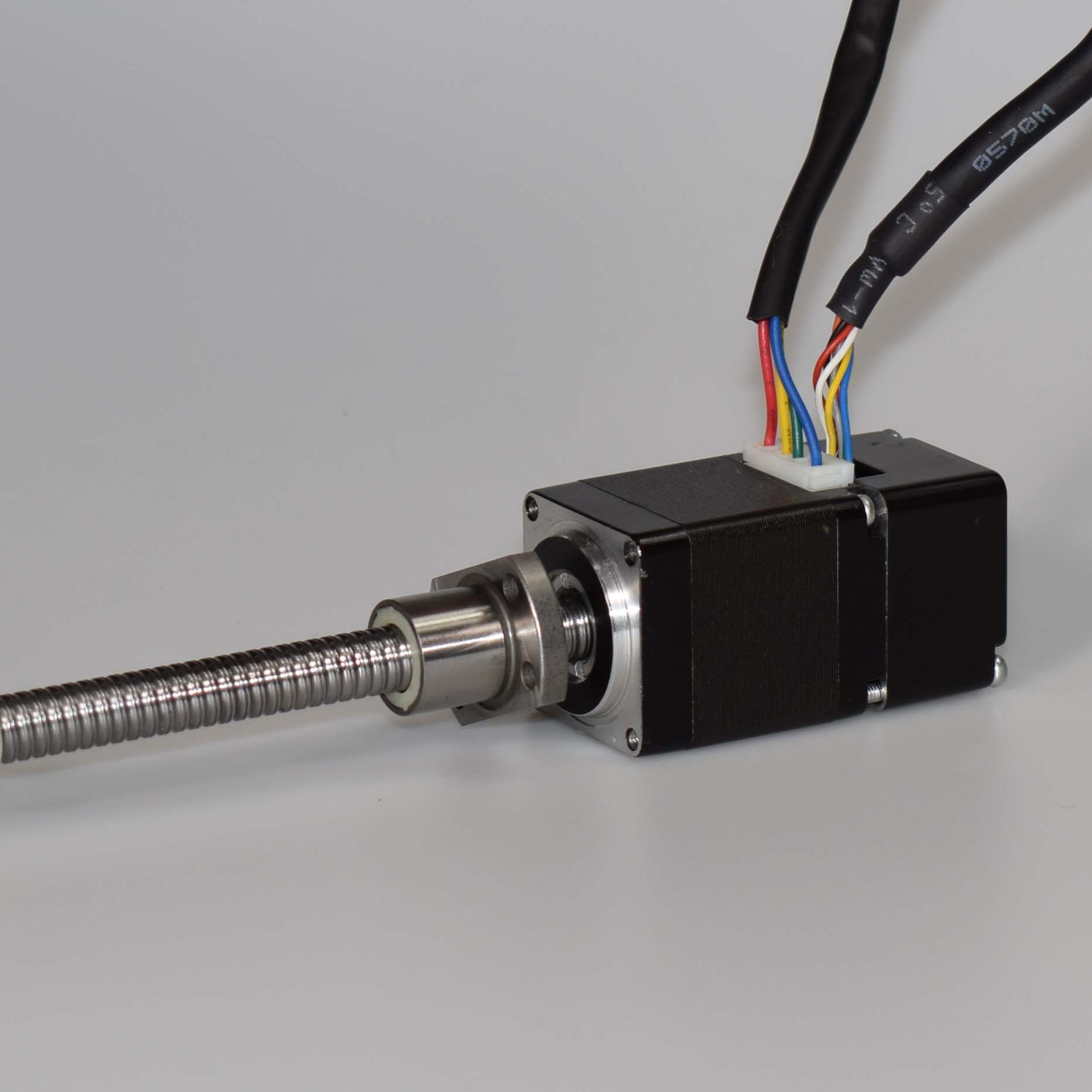

技术展示
SHARE THIS PAGE

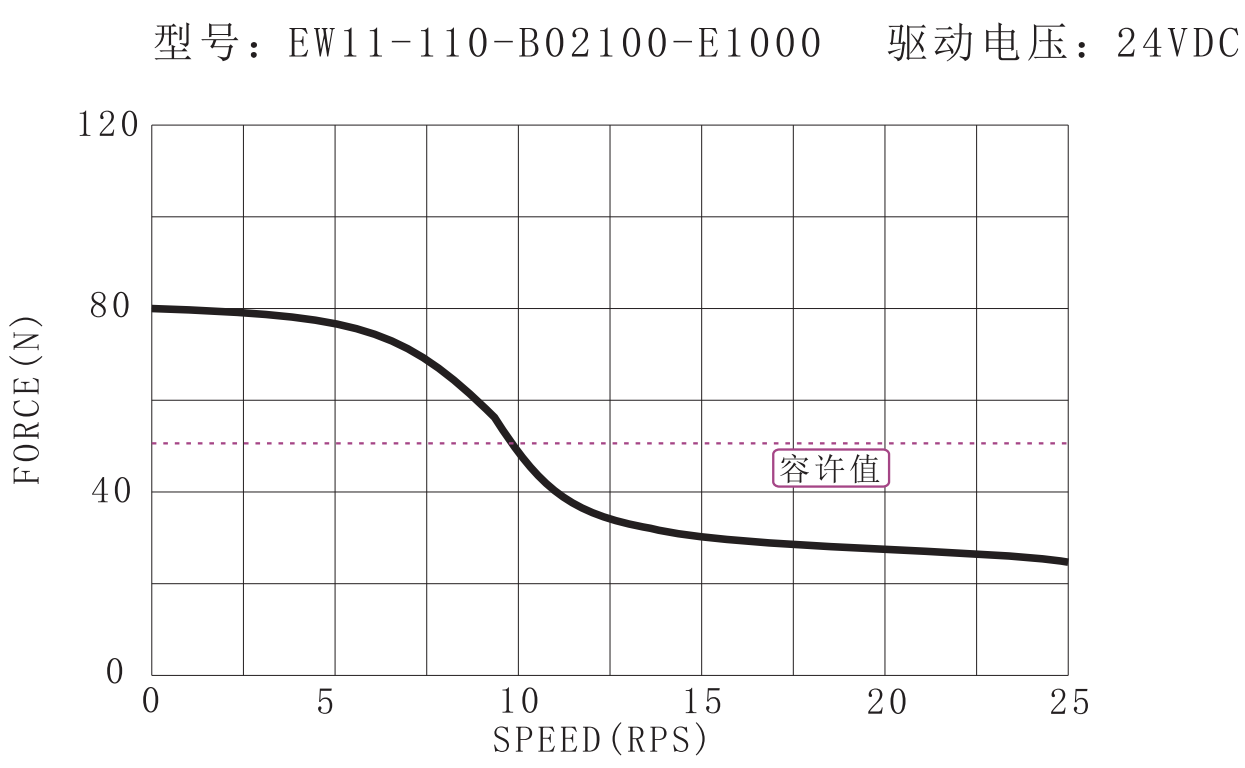

力矩曲线

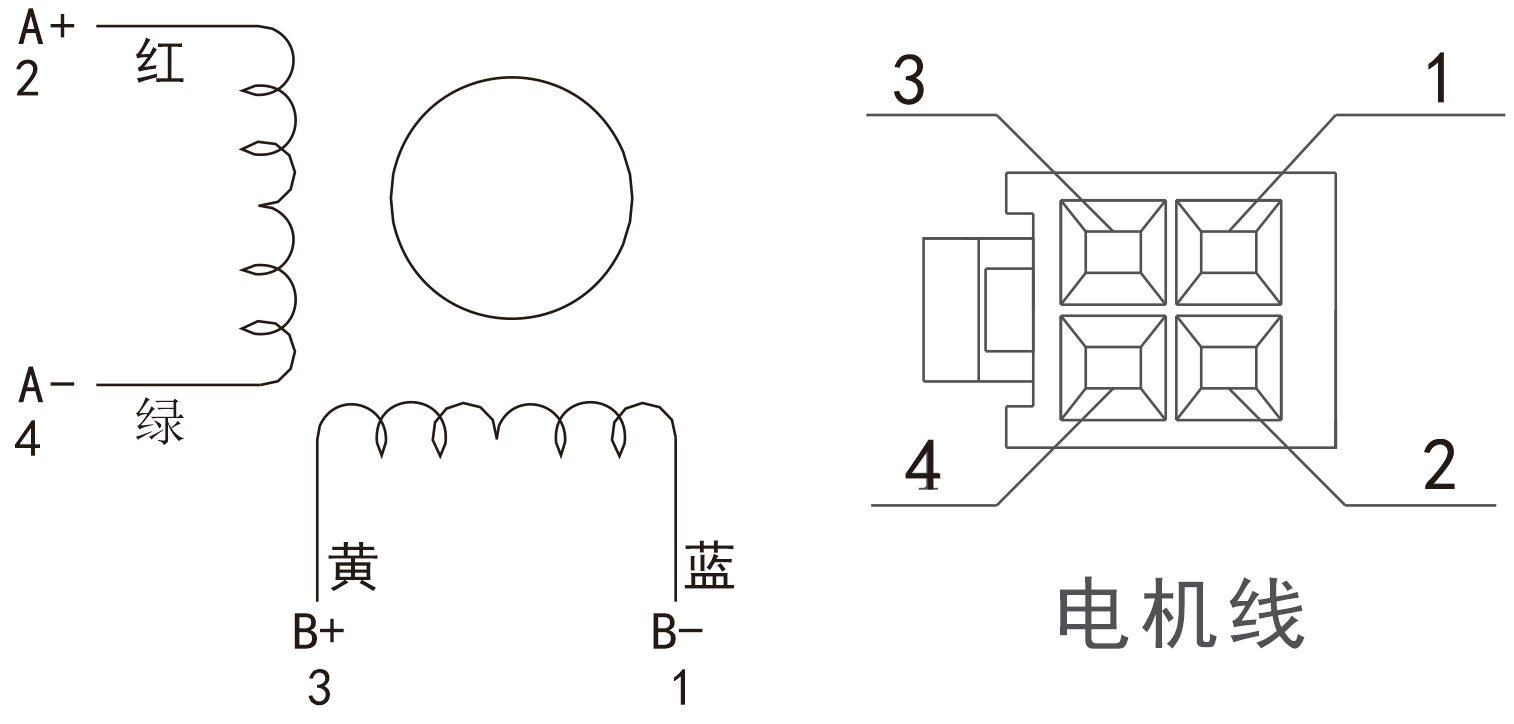

马达接线

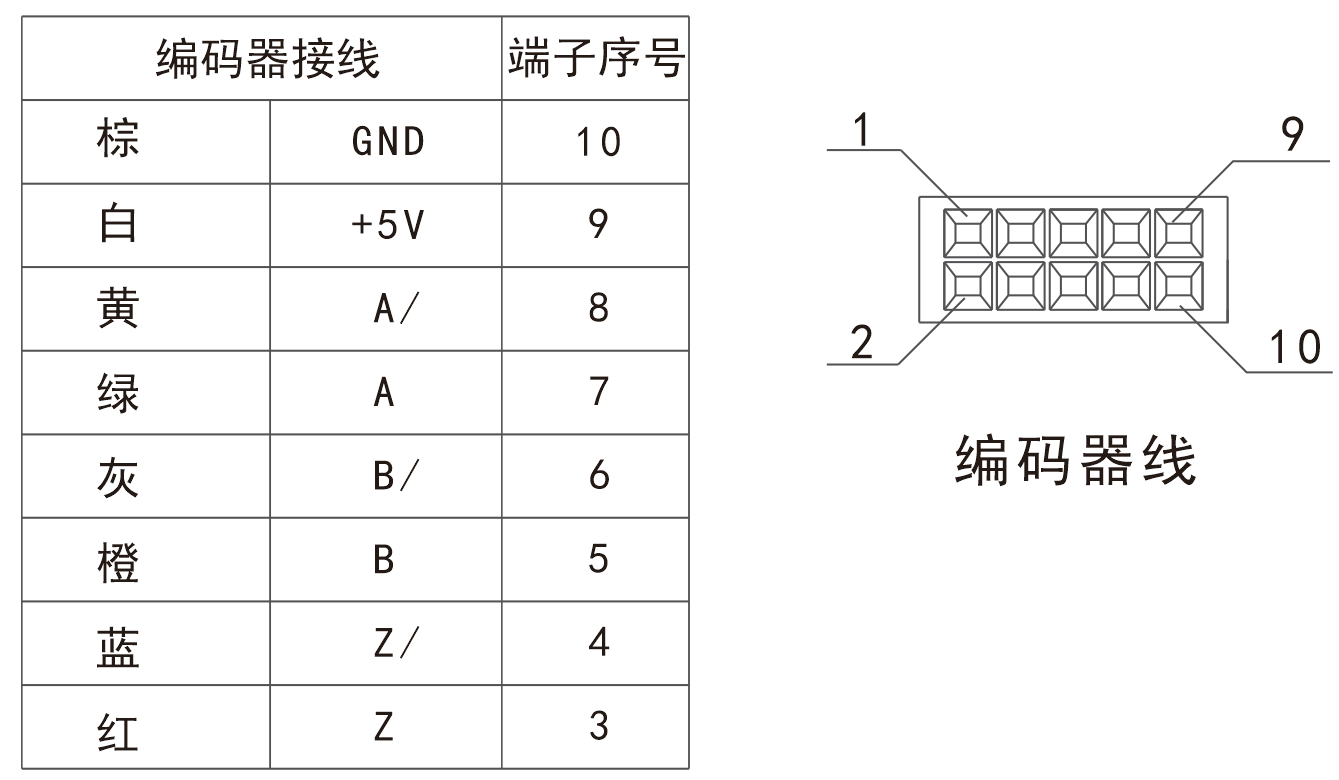

编码器接线
