EW11-110D

法兰尺寸28 [mm]
保持力矩0.08 [N.m] min.
步矩角1.8 [°]
额定电压4.5 [Volt]
额定电流1.0 [A/ph]
单双轴双出轴
相电阻4.5 [Ohm] ± 15 [%]
相电感3.80 [mH] ± 20 [%]
转子惯量5 [g.cm2]
出线数量4 线
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度30.1 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载10 [N]
允许径向负载21 [N](轴末端)
尺寸28 [mm] x 28 [mm] x 30.1 [mm]
质量0.10 [Kg.]

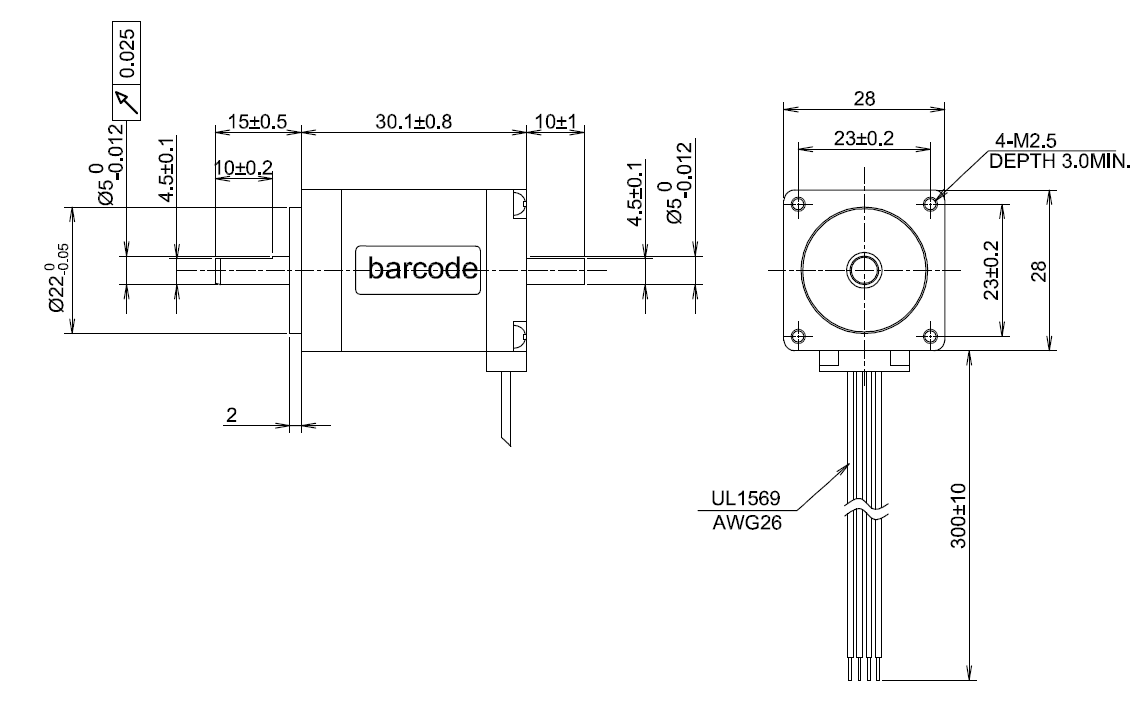

机械尺寸

Download area for EW11-110D

技术展示
SHARE THIS PAGE

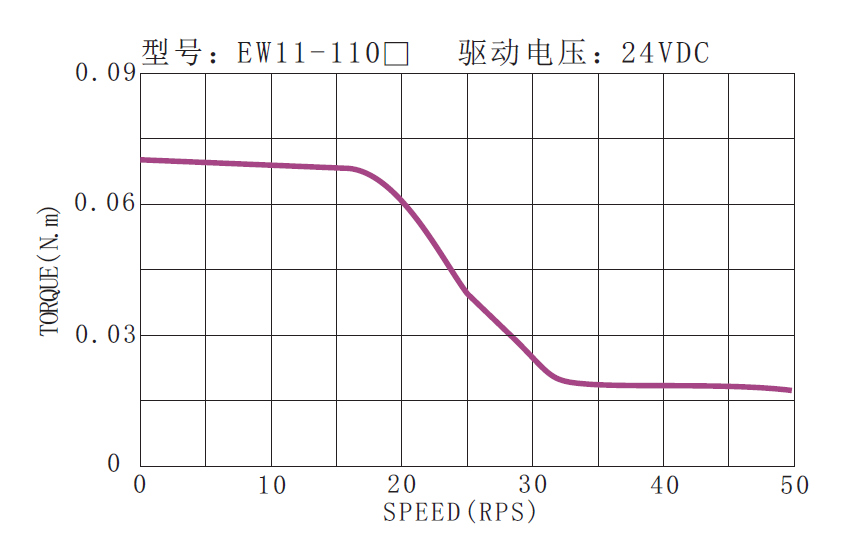

力矩曲线


接线图
