EW17-220

法兰尺寸42 [mm]
保持力矩0.3 [N.m] min.
步矩角1.8 [°]
额定电压1.4 [Volt]
额定电流2.0 [A/ph]
单双轴单出轴
相电阻0.7 [Ohm] ± 15 [%]
相电感1.4 [mH] ± 20 [%]
转子惯量40 [g.cm2]
出线数量4 线
出线方式直出散线
运行环境温度-20 [°C] ~ +50 [°C]
温升80 [K]
运行环境湿度15 [%] ~ 90 [%]
马达长度33.7 [mm]
绝缘电阻100 [Mohm] min.
绝缘耐压500 [VAC 1 Minute]
绝缘等级Class B, 130°C
防护等级IP20
允许轴向负载10 [N]
允许径向负载21 [N](轴末端)
尺寸42 [mm] x 42 [mm] x 33.7 [mm]
质量0.21 [Kg.]

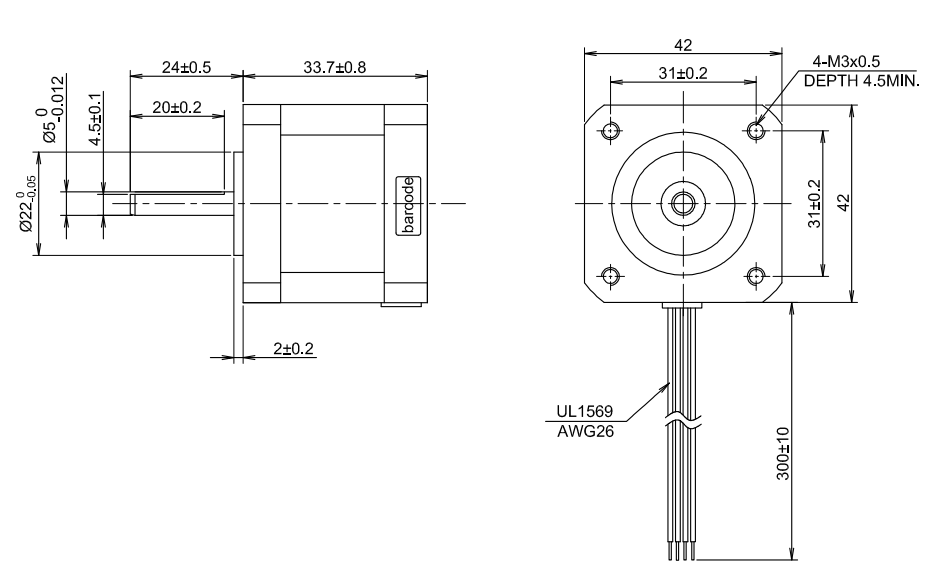

机械尺寸


Download area for EW17-220

技术展示
SHARE THIS PAGE

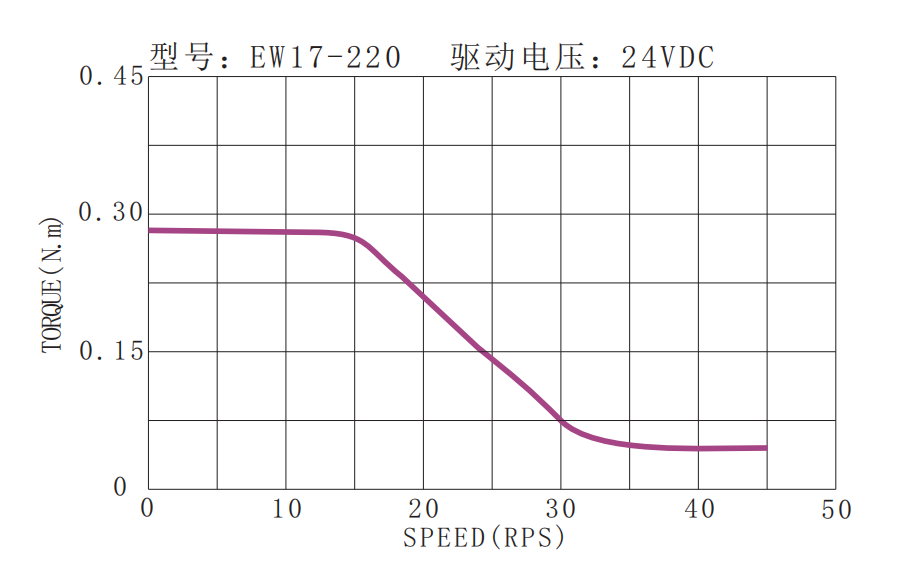

力矩曲线

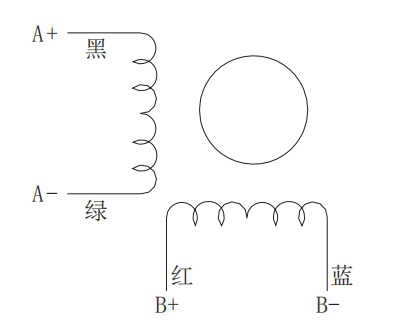

接线图
